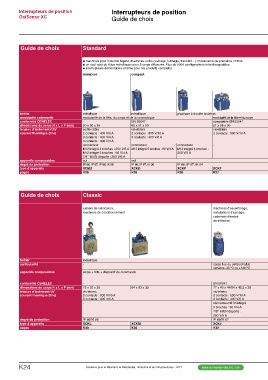

Interrupteurs de position Interrupteurs de position
OsiSense XC Guide de choix

Guide de choix Standard

@ machines pour industrie légère, machines-outils (usinage, formage, transfert...), mécanisme de précision, chimie
@ un seul type de têtes métalliques pour 5 corps différents. Plus de 5000 configurations interchangeables
@ interrupteurs démontables (même pour les produits complets)

miniature compact

boîtier métallique métallique plastique à double isolation
modularité universelle
conformité CENELEC modularité de la tête, du corps et de la connectique modularité de la tête et du corps
dimensions du corps H x L x P (mm)
tension d’isolement (Ui)/ - EN 50047 compatible EN 50047
courant thermique (Ithe)
50 x 30 x 16 65 x 31 x 30 51 x 58 x 30

sortie câble vis-étriers vis-étriers

2 contacts : 400 V/6 A 2 contacts : 500 V/10 A 2 contacts : 500 V/10 A

appareils composables 3 contacts : 400 V/4 A 3 contacts : 400 V/6 A
degré de protection
type d’appareils 4 contacts : 400 V/3 A
pages
connecteur connecteur connecteur -

M12 intégré 4 broches : 250 V/3 A M12 intégré 5 broches : 60 V/4 A M12 intégré 4 broches :

M12 intégré 5 broches : 60 V/4 A 250 V/3 A

7/8" 16UN déporté : 250 V/6 A

oui oui

IP 66, IP 67, IP 68, IK 06 IP 66, IP 67, IK 06 IP 66, IP 67, IK 04

XCMD XCKD XCKP XCKT

K26 K26 K26 K27

Guide de choix Classic

ateliers de fabrication, machines d’assemblage,
machines de conditionnement installations d’usinage,
cadences élevées
de détection

boîtier métallique

particularité - corps fixe ou embrochable
versions -40 °C ou +120 °C

appareils composables corps + tête + dispositif de commande

conformité CENELEC - EN 50041

dimensions du corps H x L x P (mm) 72 x 52 x 30 64 x 63 x 30 77 x 40 x 44/84 x 42,5 x 36

tension d’isolement Ui/ vis-étriers vis-étriers
courant thermique (Ithe) 2 contacts : 500 V/10 A 2 contacts : 500 V/10 A
3 contacts : 400 V/6 A 3 contacts : 400 V/6 A

- connecteur M12 intégré

5 broches : 60 V/4 A

7/8" 16UN déporté :

250 V/6 A

degré de protection IP 66/IK 06 IP 66/IK 07

type d’appareils XCKL XCKM XCKJ

pages K30 K30 K32
