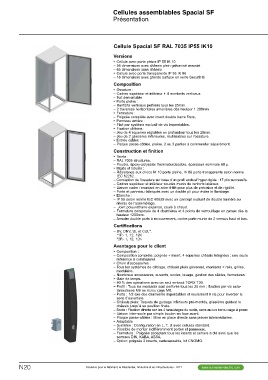

P. 1122
Cellules assemblables Spacial SF
Présentation
Cellule Spacial SF RAL 7035 IP55 IK10
Versions
• C ellule avec porte pleine IP 55 IK 10
– 5 6 dimensions avec châssis plein galvanisé associé.
– 65 dimensions sans châssis
• Cellule avec porte transparente IP 55 IK 08
– 1 6 dimensions avec grande surface en verre Securit ®.
Composition
• Ossature :
– C adres supérieur et inférieur + 4 montants verticaux.
– T oit démontable
• P orte pleine :
– Renforts verticaux perforés tous les 25mm.
– 2 traverses horizontales amovibles dès hauteur 1 200mm.
• Fermeture :
– Poignée complète avec insert double barre 5mm.
• Panneau arrière :
– F ixé par système exclusif de vis imperdables.
• Fixation châssis :
– Jeu de 4 équerres réglables en profondeur tous les 25mm.
– Jeu de 2 glissières inférieures, réutilisables sur l’ossature.
• E ntrée câbles :
– Plaque passe-câbles, pleine, 2 ou 3 parties à commander séparément.
Construction et finition
• T einte :
– RAL 7035 structurée.
– Poudre, époxy-polyester thermodurcissable, épaisseur nominale 60 µ.
• R igide et robuste :
– R ésistance aux chocs IK 10 porte pleine, IK 08 porte transparente selon norme
IEC 62262.
– Conception de l’ossature sur base d’un profil exclusif hyper-rigide : 17 plis successifs.
– C adres supérieur et inférieur soudés munis de renforts latéraux.
– L iaison cadre / montant en acier fritté pour plus de précision et de rigidité.
– P orte et panneau fabriqués avec un double pli pour éviter le flambage.
• Etanche :
– IP 55 selon norme IEC 60529 avec un concept exclusif de double barrière au
niveau de l’assemblage.
– Joint polyuréthane expansé, coulé à chaud.
– Fermeture composée de 4 charnières et 4 points de verrouillage en zamac dès la
hauteur 1200mm.
– Armoire double porte à recouvrement, contre-porte munie de 2 verrous haut et bas.
Certifications
– BV, DNV, UL et CUL*.
*1P.- 1, 12, 12K
*2P.- 1, 12, 12K
Avantages pour le client
• C omposition :
– C omposition complète, poignée + insert, 4 équerres châssis intégrées ; une seule
référence à commander.
• Choix d’accessoires :
– T ous les systèmes de câblage, châssis plein galvanisé, montants + rails, grilles,
modulaire.
– N ombreux accessoires, auvents, socles, levage, gestion des câbles, fermetures.
• Gain de temps.
– 8 0 % des opérations avec un seul embout TORX T30.
– Profil : Tous les montants sont perforés tous les 25 mm ; fixation par vis auto-
taraudeuse M6 ou écrou cage M8.
– P orte : 1/2 axe des charnières imperdables et seulement 8 vis pour inverser le
sens d’ouverture.
– C hâssis plein: Taquets de guidage inférieurs pré-montés, glissières guident le
châssis jusqu’à sa position finale.
– S ocle : Fixation directe sur les 4 taraudages du socle, sans aucun écrou cage à poser.
– Liaison inter-socle par simple boulon en face avant.
– P laque passe-câbles : Mise en place directe sans pièces intermédiaires.
• Adaptable
– S ymétrie : Configuration en L, T, U avec cellules standard.
– P ossible de monter indifféremment portes et panneaux.
– Fermeture : Poignée acceptant tous les inserts et serrure à clé ainsi que les
serrures DIN, KABA, ASSA.
– Option: poignée 2 inserts, cadenassable, kit CNOMO.
N20 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
