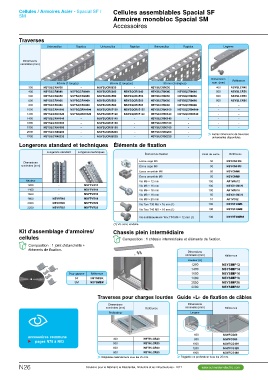

P. 1128
Cellules / Armoires Acier - Spacial SF / Cellules assemblables Spacial SF
SM Armoires monobloc Spacial SM
Accessoires
Traverses Rapides Universelles Rapides Universelles Rapides Légères
Universelles
Dimensions
nominales (mm)
40 mm (1 rangée) 65 mm (2 rangées) 90 mm (3 rangées) Dimensions Référence
nom. (mm)
300 NSYSUCR4030 - NSYSUCR6530 - NSYSUCR9030 - 400 NSYSLCR40
400 500 NSYSLCR50
500 NSYSUCR4040 NSYSQCR4040 NSYSUCR6540 NSYSQCR6540 NSYSUCR9040 NSYSQCR9040 600 NSYSLCR60
600 800 NSYSLCR80
800 NSYSUCR4050 NSYSQCR4050 NSYSUCR6550 NSYSQCR6550 NSYSUCR9050 NSYSQCR9050
1000 --
1200 NSYSUCR4060 NSYSQCR4060 NSYSUCR6560 NSYSQCR6560 NSYSUCR9060 NSYSQCR9060 --
1400
1600 NSYSUCR4080 NSYSQCR4080 NSYSUCR6580 NSYSQCR6580 NSYSUCR9080 NSYSQCR9080
1800
2000 NSYSUCR40100 NSYSQCR40100 NSYSUCR65100 NSYSQCR65100 NSYSUCR90100 NSYSQCR90100
2200
NSYSUCR40120 NSYSQCR40120 NSYSUCR65120 NSYSQCR65120 NSYSUCR90120 NSYSQCR90120 --
NSYSUCR40140 - NSYSUCR65140 - NSYSUCR90140 - --
NSYSUCR40160 - NSYSUCR65160 - NSYSUCR90160 - --
NSYSUCR40180 - NSYSUCR65180 - NSYSUCR90180 - --
NSYSUCR40200 - NSYSUCR65200 - NSYSUCR90200 - >-
Autres dimensions de traverses
NSYSUCR40220 - NSYSUCR65220 - NSYSUCR90220 - universelles disponibles.
Longerons standard et techniques Éléments de fixation
Longerons standard Longerons techniques Élément de fixation Unité de vente Référence
Dimensions Écrou-cage M6 50 NSYCNFM6
nominales (mm) Écrou-cage M8 50 NSYCNFM8
Écrou amovible M6 50 NSYCNM6
Hauteur - NSYTVR12 Écrou amovible M8 50 NSYCNM8
1200 - NSYTVR14 Vis M6 × 12 mm 100 AF1VA612
1400 - NSYTVR16 Vis M6 × 16 mm 100 NSYS16M6H
1600 NSYVR18 NSYTVR18 Vis M6 × 18 mm 100 AF1VA618
1800 NSYVR20 NSYTVR20 Vis M8 × 16 mm 50 NSYS16M8H
2000 NSYVR22 NSYTVR22 Vis M8 × 20 mm 10 AF1VC82
2200 Vis Torx T30 M6 × 16 mm (1) 100 NSYST30M6
Vis Torx T40 M8 × 16 mm (1) 100 NSYST40M8
Vis autotaraudeuse Torx T30 M6 × 12 mm (1) 100 NSYST30M6S
Kit d'assemblage d'armoires/ (1) Vis sans rondelle.
cellules
Chassis plein intermédiaire
Composition : 1 joint d'étanchéité +
éléments de fixation. C omposition : 1 châssis intermédiaire et éléments de fixation.
Pour gamme Référence Dimensions Référence
SF NSYSFBK nominales (mm)
SM NSYSMBK NSYSIMP12
Hauteur (A) NSYSIMP14
1200 NSYSIMP16
1400 NSYSIMP18
1600 NSYSIMP20
1800 NSYSIMP22
2000
2200
Traverses pour charges lourdes Guide «L» de fixation de câbles
Dimensions Référence Dimensions Référence
nominales (mm) nominales (mm)
Profondeur Largeur
accessoires communs 600 NSYFCG60
u pages N78 à N83
400 NSYHLCR40 800 NSYFCG80
N26 500 NSYHLCR50
600 NSYHLCR60 1000 NSYFCG100
800 NSYHLCR80
1200 NSYFCG120
> Réglables latéralement tous les 25 mm.
1600 NSYFCG160
> R églable en profondeur tous les 25 mm.
