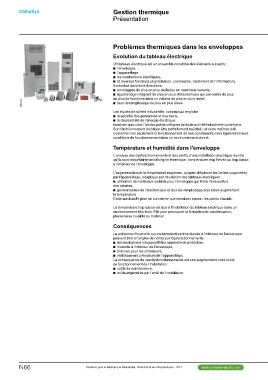

ClimaSys Gestion thermique
Présentation
PB503034
Problèmes thermiques dans les enveloppes

Evolution du tableau électrique

Un tableau électrique est un ensemble constitué des éléments suivants :
bb l’enveloppe,
bb l’appareillage,
bb les conducteurs électriques,
bb et diverses fonctions (signalisation, commande, traitement de l’information).
Il a évolué dans trois directions :
bb enveloppes de plus en plus réalisées en matériaux isolants,
bb appareillage intégrant de plus en plus d’électronique qui concentre de plus
en plus de fonctions dans un volume de plus en plus réduit,
bb taux de remplissage de plus en plus élevé.

Les études de sûreté industrielle, concept qui englobe :
bb la sécurité des personnes et des biens,
bb la disponibilité de l’énergie électrique,
montrent que c'est l’un des points critiques de toute activité industrielle ou tertiaire.
Son fonctionnement doit donc être parfaitement maîtrisé ; et cette maîtrise doit
concerner non seulement le fonctionnement de ses constituants mais également leurs
conditions de fonctionnement dans un environnement donné.

Température et humidité dans l'enveloppe

L’analyse des dysfonctionnements et des arrêts d’une installation électrique montre
qu’ils sont majoritairement d’origine thermique : température trop élevée ou trop basse
à l’intérieur de l’enveloppe.

L'augmentation de la température moyenne, qui peut dépasser les limites supportées
par l'appareillage, s'explique par l'évolution des tableaux électriques :
bb utilisation de matériaux isolants pour l'enveloppe qui limite l'évacuation
des calories,
bb généralisation de l'électronique et taux de remplissage plus élevé augmentent
la température.
Cette surchauffe peut ne concerner que certaines zones : les points chauds.

La température trop basse est due à l’installation du tableau électrique dans un
environnement très froid. Elle peut provoquer la formation de condensation,
phénomène nuisible au matériel.

Conséquences

La présence d'humidité ou une température trop élevée à l'intérieur de l'enveloppe
peuvent être à l'origine de nombreux dysfonctionnements :
bb déclenchement intempestif des appareils de protection,
bb incendie à l'intérieur de l'enveloppe,
bb brûlures pour les utilisateurs,
bb vieillissement prématuré de l’appareillage.
La conséquence de ces dysfonctionnements est une augmentation des coûts
de fonctionnement de l'installation :
bb coûts de maintenance,
bb coûts engendrés par l'arrêt de l'installation.
