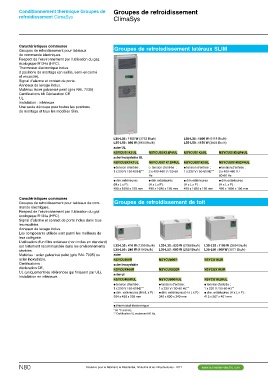

Page 1182 - catalogue général SE 2017 (web flip book)

Conditionnement thermique Groupes de Groupes de refroidissement
refroidissement ClimaSys ClimaSys

Caractéristiques communes Groupes de refroisdissement latéraux SLIM
Groupes de refroidissement pour tableaux
de commande électriques.
Respect de l’environnement par l’utilisation du gaz
écologique R134a (HFC).
Thermostat électronique inclus.
3 positions de montage (en saillie, semi-encastré
et encastré).
Signal d’alarme et contact de porte.
Anneaux de levage inclus.
Matériau Acier galvanisé peint (gris RAL 7035)
Certifications bb Déclaration CE
UL
Installation : intérieure
Une seule découpe pour toutes les positions
de montage et tous les modèles Slim.

L35-L35 : 1100 W (3753 Btu/h) L35-L35 : 1500 W (5118 Btu/h)
L35-L50 : 860 W (2934 Btu/h) L35-L50 : 1150 W (3924 Btu/h)

acier UL

NSYCUS1K1UL NSYCUS1K12P4UL NSYCUS1K5UL NSYCUS1K52P4UL

acier inoxydable UL

NSYCUSX1K1UL NSYCUSX1K12P4UL NSYCUSX1K5UL NSYCUSX1K52P4UL
@@tension d’entrée : @@tension d’entrée :
1 x 230 V / 50-60 Hz** __ tension d’entrée : 1 x 230 V / 50-60 Hz** @@tension d’entrée :
2 x 400-460 V / 50-60 2 x 400-460 V /
@@dim.extérieures Hz @@dim.extérieures 50-60 Hz
(H x L x P) : (H x L x P) :
495 x 1696 x 195 mm @@dim.extérieures 495 x 1696 x 195 mm @@dim.extérieures
(H x L x P) : (H x L x P) :
495 x 1696 x 195 mm 495 x 1696 x 195 mm

Caractéristiques communes Groupes de refroidissement de toit
Groupes de refroidissement pour tableaux de com-
mande électriques. L35-L35 : 410 W (1399 Btu/h) L35-L35 : 820 W (2798 Btu/h) L35-L35 : 1150 W (3924 Btu/h)
Respect de l’environnement par l’utilisation du gaz L35-L50 : 240 W (819 Btu/h) L35-L50 : 680 W (2320 Btu/h) L35-L50 : 900 W (3071 Btu/h)
écologique R134a (HFC).
Signal d’alarme et contact de porte inclus dans tous acier NSYCU800R NSYCU1K2R
les modèles.
Anneaux de levage inclus. NSYCU400R NSYCUX800R NSYCUX1K2R
Les composants utilisés sont parmi les meilleurs de
leur catégorie. acier inoxydable NSYCU800RUL NSYCU1K2RUL
L’utilisation d’un filtre extérieur (non inclus en standard) @@tension d’entrée : @@tension d’entrée :
est fortement recommandée dans les environnements NSYCUX400R 1 x 230 V / 50-60 Hz** 1 x 230 V / 50-60 Hz**
sévères. @@dim. extérieures (H x L x P) : @@dim. extérieures (H x L x P) :
Matériau : acier galvanisé peint (gris RAL 7035) ou acier ul 340 x 600 x 340 mm 415 x 567 x 401 mm
acier inoxydable.
Certifications : NSYCU400RUL
déclaration CE, @@tension d’entrée :
UL (uniquement les références qui finissent par UL). 1 x 230 V / 50-60 Hz**
Installation en intérieure. @@dim. extérieures (H x L x P) :
264 x 486 x 259 mm

@@thermostat électronique
* 50 °C à 60 Hz.
** Certification UL seulement 60 Hz.
