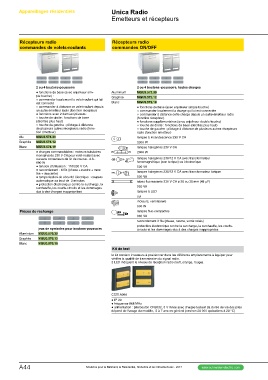

Page 142 - catalogue général SE 2017 (web flip book)

Appareillages résidentiels Unica Radio
Emetteurs et récepteurs
Récepteurs radio
commandes de volets-roulants Récepteurs radio
commandes ON/OFF

2 ou 4 boutons-poussoirs Aluminium 2 ou 4 boutons -poussoirs, toutes charges
● fonctions de base (avec enjoliveur sim- MGU3.572.30
ple touche) : Graphite MGU3.572.12
○ commander localement le volet-roulant qui lui Blanc MGU3.572.18
est connecté ● fonctions de base (avec enjoliveur simple touche)
Alu ○ commander à distance ce volet-roulant depuis ○ commander localement la charge qui lui est connectée
Graphite un autre émetteur radio (fonction récepteur) ○ commander à distance cette charge depuis un autre émetteur radio
Blanc ● fonctions avec 2 demi-enjoliveurs : (fonction récepteur)
○ touche de droite : fonctions de base ● fonctions supplémentaires (avec enjoliveur double touche)
(décrites plus haut) ○ touche de droite : fonctions de base (décrites plus haut)
○ touche de gauche : pilotage à distance ○ touche de gauche : pilotage à distance de plusieurs autres récepteurs
de plusieurs autres récepteurs radio (fonc- radio (fonction émetteur)
tion émetteur) lampes à incandescence 230 V CA
MGU3.574.30 2300 W
MGU3.574.12 lampes halogènes 230 V CA
MGU3.574.18 2000 W
● charges commandables : moteurs tubulaires
monophasés 230 V CA pour volet-roulant avec lampes halogènes 230/12 V CA avec transformateur
ou sans contacteurs de fin de course - 3 A - ferromagnétique (non torique) ou électronique
690 W 500 VA
● tension d'utilisation : 110/230 V CA lampes halogènes 230/12 V CA avec transformateur torique
● raccordement : 4 fils (phase + neutre + mon- 500 VA
tée + descente) tubes fluorescents 230 V CA ø 28 ou 38 mm (48 μF)
● temporisation de sécurité électrique : coupure 920 VA
automatique au bout de 2 minutes lampes à LED
● protection électronique contre la surcharge, la oui
surchauffe, les courts-circuits et les dommages moteurs, ventilateurs
dus à des charges inappropriées 690 W
lampes fluo-compactes
Pièces de rechange 880 VA
raccordement 3 fils (phase, neutre, sortie relais)
jeux de symboles pour boutons-poussoirs protection électronique contre la surcharge, la surchauffe, les courts-
MGU0.570.30 circuits et les dommages dus à des charges inappropriées
MGU0.570.12
Aluminium MGU0.570.18

Graphite
Blanc

Kit de test
le kit contient 2 testeurs à positionner dans les différents emplacements à équiper pour
vérifier la qualité de transmission du signal radio.
3 LED indiquent le niveau de réception radio (vert, orange, rouge).

CCT1A090
● IP 20
● fréquence 868 MHz
● alimentation : pile bouton CR2032, 3 V livrée avec chaque testeur (la durée de vie des piles
dépend de l’usage du modèle, 5 à 7 ans en général (environ 20 000 opérations à 20 °C)
