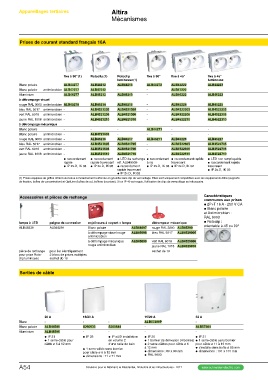

Page 152 - catalogue général SE 2017 (web flip book)

Appareillages tertiaires Altira
Mécanismes

Prises de courant standard français 16A

fixe à 90° (1) Rotoclip (1) Rotoclip fixe à 90° fixe à 45° fixe à 45°
lumineuse (1) lumineuse

Blanc polaire ALB44277 ALB44212 ALB44213 ALB44272 ALB44222 ALB44223

Blanc polaire antimicrobien ALB47277 ALB47212 - - ALB47222 -

Aluminium ALB46277 ALB46212 ALB46213 - ALB46222 ALB46223

à détrompage visuel

rouge RAL 3000 antimicrobien ALB45278 ALB45214 ALB45215 - ALB45224 ALB45225

bleu RAL 5017 antimicrobien - ALB4521205 ALB4521305 - ALB4522205 ALB4522305

vert RAL 6018 antimicrobien - ALB4521206 ALB4521306 - ALB4522206 ALB4522306

jaune RAL 1018 antimicrobien - ALB4521210 ALB4521310 - ALB4522210 ALB4522310

à détrompage mécanique

Blanc polaire - - - ALB44271 - -

Blanc polaire antimicrobien - ALB4721603 - -- -

rouge RAL 3000 antimicrobien - ALB45216 ALB45217 ALB45271 ALB45226 ALB45227

bleu RAL 5017 antimicrobien - ALB4521605 ALB4521705 - ALB4522605 ALB4522705

vert RAL 6018 antimicrobien - ALB4521606 ALB4521706 - ALB4522606 ALB4522706

jaune RAL 1018 antimicrobien - ALB4521610 ALB4521710 - ALB4522610 ALB4522710

@@ raccordement @@ raccordement @@LED de rechange @@raccordement @@raccordement rapide @@LED non remplaçable
rapide rapide traversant réf. ALB45539 à vis traversant @@raccordement rapide
@@IP 2x.D, IK 08 @@IP 2x.D, IK 08 @@raccordement @@IP 2x.D, IK 08 @@IP 2x.D, IK 02 traversant
rapide traversant @@IP 2x.D, IK 02
@@IP 2x.D, IK 08

(1) Prises équipées de griffes offrant une tenue à l'arrachement renforcée en goulotte sans clip de verrouillage. Elles sont uniquement compatibles avec les équipements Altira (supports
de fixation, boîtes de concentration) et OptiLine (boîtes de sol, boîtiers de prises). Si un IP 40 est requis, l'utilisation de clips de verrouillage est nécessaire.

Accessoires et pièces de rechange Caractéristiques
communes aux prises
lampe à LED peigne de connexion enjoliveurs à voyant + lampe détrompeur mécanique @@2P+T 16 A - 250 V CA
ALB45539 ALB45291 rouge RAL 3000 ALB45290 @@Blanc polaire
Blanc polaire ALB44097 bleu RAL 5017 ALB4529005 et Antimicrobien :
pièce de rechange RAL 9003
pour prise Roto- @@Rotoclip :
clip lumineuse orientable à 45 ou 90°

à détrompage visuel rouge ALB45098
antimicrobien

à détrompage mécanique ALB45099 vert RAL 6018 ALB4529006
rouge antimicrobien jaune RAL 1018 ALB4529010
sachet de 10
pour lier électriquement
2 blocs de prises multiples
sachet de 10

Sorties de câble

20 A 16/20 A 16/20 A 32 A
-
Blanc ALB44596 -- ALB57288P -
Blanc polaire ALB46596
Aluminium @@IP 21 S260633 S260644 - ALB57284
@@1 serre-câble pour
câble ø 6 à 12 mm -- --

@@IP 33 @@IP x4 D installation @@IP 20 @@IP 21
en volume 2 @@1 bornier de dérivation (4 bornes) @@1 serre-câble sans bornier
d’une salle de bain @@2 serre-câbles pour câble ø 6 pour câble ø 11 à 19 mm
à 12 mm @@s'installe dans boîte ø 85 mm
@@1 serre-câble sans bornier @@dimensions : 80 x 90 mm @@dimensions : 101 x 101 mm
pour câble ø 6 à 12 mm @@RAL 9003
@@dimensions : 71 x 71 mm
