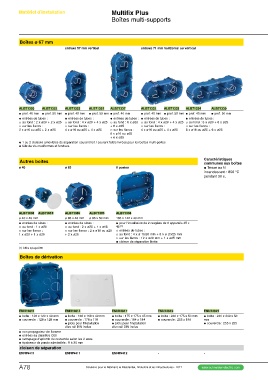

P. 176
Matériel d’installation Multifix Plus
Boîtes multi-supports
Boîtes ø 67 mm
entraxe 57 mm vertical entraxe 71 mm horizontal ou vertical
ALB71320 ALB71322 ALB71333 ALB71331 ALB71337 ALB71332 ALB71335 ALB71334 ALB71339
@@prof. 40 mm @@prof. 50 mm @@prof. 40 mm @@prof. 50 mm @@prof. 40 mm @@prof. 40 mm @@prof. 50 mm @@prof. 40 mm @@prof. 50 mm
@@entrées de tubes : @@entrées de tubes : @@entrées de tubes : @@entrées de tubes : @@entrées de tubes :
__ au fond : 2 x ø20 + 2 x ø25 __ au fond : 4 x ø20 + 4 x ø25 __ au fond : 6 x ø20 __ au fond : 4 x ø20 + 4 x ø25 __ au fond : 6 x ø20 + 6 x ø25
__ sur les flancs : __ sur les flancs : + 6 x ø25 __ sur les flancs : __ sur les flancs :
2 x ø16 ou ø25 + 2 x ø25 4 x ø16 ou ø25 + 4 x ø25 __ sur les flancs : 4 x ø16 ou ø25 + 4 x ø25 6 x ø16 ou ø25 + 6 x ø25
6 x ø16 ou ø25
+ 6 x ø25
@@1 ou 2 cloisons amovibles de séparation courant fort / courant faible livrées pour les boîtes multi-portes
@@tête de vis cruciformes et fendues
Autres boites ø 85 6 postes Caractéristiques
communes aux boîtes
ø 40 @@Tenue au fil
incandescent : 850 °C
pendant 30 s.
ALB71608 ALB71610 ALB71385 ALB71386 ALB71338
ø 40 x 40 mm
@@entrées de tubes : ø 85 x 40 mm ø 85 x 50 mm 165 x 142 x 40 mm
__ au fond : 1 x ø20 @@pour l'installation de 2 rangées de 3 appareils 45 x
__ sur les flancs : @@entrées de tubes : 45 (1)
1 x ø20 + 1 x ø25 __ au fond : 2 x ø25 + 1 x ø16 __ entrées de tubes :
__ sur les flancs : 2 x ø16 ou ø25 __ au fond : 4 x ø 16/20 mm + 8 x ø 20/25 mm
(1) Altira u page A68 + 2 x ø25 __ sur les flancs : 12 x ø20 mm + 1 x ø25 mm
@@cloison de séparation livrée
Boîtes de dérivation
ENN12811 ENN12814 ENN12817 ENN12819 ENN12821
@@boîte : 175 x 175 x 45 mm @@boîte : 240 x 175 x 50 mm @@boîte : 240 x 240 x 50
@@boîte : 120 x 120 x 40 mm @@boîte : 168 x 108 x 40 mm @@couvercle : 184 x 184 @@couvercle : 255 x 190 mm
@@couvercle : 128 x 128 mm @@couvercle : 178 x 118 @@plots pour l'installation @@couvercle : 255 x 255
@@plots pour l'installation d'un rail DIN inclus
d'un rail DIN inclus
@@non propagateur de flamme
@@entrées au diamètre CEI
@@rattrapage d'aplomb du couvercle selon les 2 axes
@@épaisseur de parois admissible : 8 à 30 mm
cloison de séparation
ENN09411 ENN09411 ENN09412 - -
A78 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
