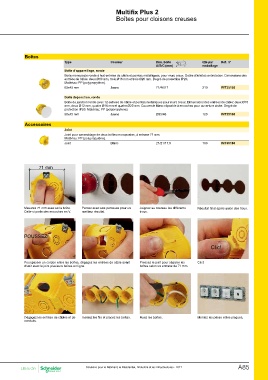

Multifix Plus 2
Boîtes pour cloisons creuses

Boîtes Type Couleur Dim. boîte Qté par Réf. nº
Accessoires A/B/C (mm)
emballage

Boîte d’appareillage, ronde

Boite monoposte ronde à huit entrées de câble et pointes métalliques, pour murs creux. Dotée d’ailettes antirotation. Dimensions des
entrées de câble: deux Ø10 mm, trois Ø16 mm et trois Ø20 mm. Degré de protection IP20.
Matériau: PP (polypropylène).

65x45 mm Jaune 71/46/71 210 IMT35150

Boîte de jonction, ronde

Boîte de jonction ronde avec 12 entrées de câble et pointes métalliques pour murs creux. Dimensions des entrées de câble: deux Ø10
mm, deux Ø12 mm, quatre Ø16 mm et quatre Ø20 mm. Couvercle blanc clipsable à encoches pour ouverture aisée. Degré de
protection IP20. Matériau: PP (polypropylène).

80x45 mm Jaune Ø95/48 120 IMT35160

Joint

Joint pour assemblage de deux boîtes monopostes, à entraxe 71 mm.
Matériau: PP (polypropylène).

Joint Blanc 21/21/17.5 100 IMT35180

71 mm

Mesurez 71 mm avec un la boîte. Percez avec une perceuse pour un Joignez au couteau les différents Résultat final après union des trous.
Celle-ci porte des encoches en V. meilleur résultat. trous.

POUSSEZ!

Clic!

Pour passer un cordon entre les boîtes, dégagez les entrées de câble avant Pressez le joint pour séparer les Clic!
d’unir avec le joint plusieurs boîtes en ligne. boîtes selon un entraxe de 71 mm.

Dégagez les entrées de câbles et de Insérez les fils et placez les boîtes. Fixez les boîtes. Montez les prises et les plaques.
conduits.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 A85
