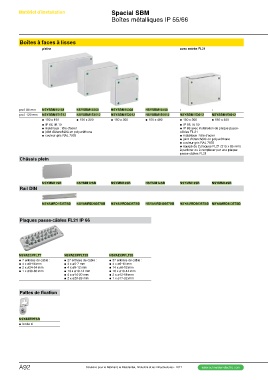

Page 190 - catalogue général SE 2017 (web flip book)

Matériel d’installation Spacial SBM
Boîtes métalliques IP 55/66
Boîtes à faces à lisses
avec entrée FL21
pleine

prof. 80 mm NSYSBM15158 NSYSBM15208 NSYSBM15308 NSYSBM15408 --
prof. 120 mm
NSYSBM151512 NSYSBM152012 NSYSBM153012 NSYSBM154012 NSYSBM153012 NSYSBM154012
@@150 x 300 @@150 x 400
@@150 x 150 @@150 x 200 @@150 x 300 @@150 x 400

@@IP 66, IK 10 @@IP 55, IK 10
@@matériaux : tôle d'acier @@IP 66 avec installation de plaque passe-
@@joint d'étanchéité en polyuréthane câbles FL 21
@@couleur gris RAL 7035 @@matériaux : tôle d'acier
@@joint d'étanchéité en polyuréthane
@@couleur gris RAL 7035
@@équipé de 2 plaques FL21 (215 x 85 mm)
à perforer ou à remplacer par une plaque
passe-câbles FL21

Châssis plein

NSYMM11SB NSYMM12SB NSYMM13SB NSYMM14SB NSYMM13SB NSYMM14SB

Rail DIN

NSYAMRD15357SB NSYAMRD20357SB NSYAMRD30357SB NSYAMRD40357SB NSYAMRD30357SB NSYAMRD40357SB

Plaques passe-câbles FL21 IP 66

NSYAECPFLT7 NSYAECPFLT25 NSYAECPFLT35
@@7 entrées de câble : @@27 entrées de câble : @@37 entrées de câble :
@@4 x ø8-16 mm @@4 x ø5-7 mm @@4 x ø6-10 mm
@@2 x ø24-54 mm @@4 x ø8-12 mm @@14 x ø8-12 mm
@@1 x ø30-60 mm @@13 x ø10-14 mm @@16 x ø10-14 mm
@@4 x ø14-20 mm @@2 x ø12-18 mm
@@2 x ø20-26 mm @@1 x ø17-32 mm

Pattes de fixation

NSYAEFPFSB
@@lot de 4
