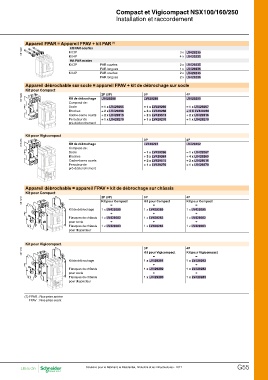

Page 525 - catalogue général SE 2017 (web flip book)

Compact et Vigicompact NSX100/160/250
Installation et raccordement

Appareil FPAR = Appareil FPAV + kit PAR (1)

DB112251 kit PAR courtes

Kit 3P 3 x LV429235
4 x LV429235
Kit 4P
2 x LV429235
Kit PAR mixtes 1 x LV429236
2 x LV429235
Kit 3P PAR courtes 2 x LV429236

PAR longues

Kit 4P PAR courtes

PAR longues

Appareil débrochable sur socle = appareil FPAV + kit de débrochage sur socle

Kit pour Compact

DB112252 2P (3P) 3P 4P

Kit de débrochage LV429288 LV429289 LV429290

Composé de :

Socle = 1 x LV429265 = 1 x LV429266 = 1 x LV429267

Broches + 2 x LV429268 + 3 x LV429268 + 4 x LV429268

Cache-borne courts + 2 x LV429515 + 2 x LV429515 + 2 x LV429516

Percuteur de + 1 x LV429270 + 1 x LV429270 + 1 x LV429270

pré-déclenchement

Kit pour Vigicompact

DB112253 Kit de débrochage 3P 4P
Composé de : LV429291 LV429292
Socle
= 1 x LV429266 = 1 x LV429267
Broches + 3 x LV429269 + 4 x LV429269
+ 2 x LV429515 + 2 x LV429516
Cache-borne courts + 1 x LV429270 + 1 x LV429270

Percuteur de
pré-déclenchement

Appareil débrochable = appareil FPAV + kit de débrochage sur châssis

Kit pour Compact

DB112731 2P (3P) 3P 4P
Kit pour Compact
Kit pour Compact Kit pour Compact
=
==
1 x LV429290
Kit de débrochage 1 x LV429288 1 x LV429289 +

++ 1 x LV429282
+
Flasques de châssis 1 x LV429282 1 x LV429282
1 x LV429283
pour socle + +

Flasques de châssis 1 x LV429283 1 x LV429283

pour disjoncteur

DB112732 Kit pour Vigicompact 3P 4P
Kit pour Vigicompact Kit pour Vigicompact
Kit de débrochage
= =
Flasques de châssis
pour socle 1 x LV429291 1 x LV429292
Flasques de châssis + +
pour disjoncteur
1 x LV429282 1 x LV429282
+ +

1 x LV429283 1 x LV429283

(1) FPAR : Fixe prise arrière
FPAV : Fixe prise avant

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G55
