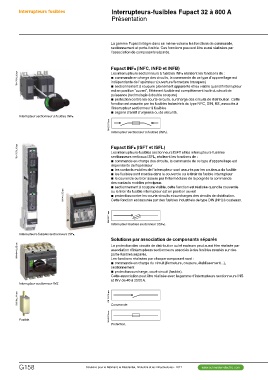

PB107593_39.eps Interrupteurs fusibles Interrupteurs-fusibles Fupact 32 à 800 A
Présentation
Interrupteur sectionneur à fusibles INFp. DB120076.eps
La gamme Fupact intègre dans un même volume les fonctions de commande,
PB107274_15.eps Interrupteurs-fusibles sectionneurs ISFp. sectionnement et porte-fusible. Ces fonctions peuvent être aussi réalisées par
Interrupteur sectionneur INS. l’association de composants séparés.
Fusible.62194A_SE.eps
Fupact INFp (INFC, INFD et INFB)
DB120077.eps
Les interrupteurs sectionneurs à fusibles INFp réalisent les fonctions de :
056648A30_SE.eps bb commande en charge des circuits, la commande de ce type d’appareillage est
indépendante de l’opérateur (ouverture/fermeture brusques)
056518a_1-3.eps DB120078.eps bb sectionnement à coupure pleinement apparente et/ou visible quand l’interrupteur
est en position “ouvert”, l’élément fusible est complètement isolé du circuit de
DB120079.eps puissance (technologie à double coupure)
bb protection contre les courts-circuits, surcharge des circuits de distribution. Cette
fonction est assurée par les fusibles industriels du type NFC, DIN, BS, associés à
l’interrupteur sectionneur à fusibles
bb organe d’arrêt d’urgence ou de sécurité.

Interrupteur sectionneur à fusibles (INFp).

Fupact ISFp (ISFT et ISFL)

Les interrupteurs-fusibles sectionneurs ISFT et les interrupteurs-fusibles
sectionneurs verticaux ISFL, réalisent les fonctions de :
bb commande en charge des circuits, la commande de ce type d’appareillage est
dépendante de l’opérateur
bb les contacts mobiles de l’interrupteur sont assurés par les couteaux du fusible
bb les fusibles sont montés dans le couvercle ou le tiroir du fusible interrupteur
bb le couvercle ou tiroir assure par l’intermédiaire de la poignée la commande
des contacts mobiles principaux
bb sectionnement à coupure visible, cette fonction est réalisée quand le couvercle
ou le tiroir du fusible interrupteur est en position ouvert
bb protection contre les courts-circuits et surcharges des circuits de distribution.
Cette fonction est assurée par des fusibles industriels de type DIN (NH) à couteaux.

Interrupteur-fusibles sectionneur (ISFp).

Solutions par association de composants séparés

La protection des circuits de distribution ou/et moteurs peut aussi être réalisée par
association d’interrupteurs sectionneurs associés à des fusibles montés sur des
porte-fusibles séparés.
Les fonctions réalisées par chaque composant sont :
bb commande en charge du circuit (fermeture, coupure, établissement...),
sectionnement
bb protection surcharge, court-circuit (fusible).
Cette association peut être réalisée avec la gamme d’interrupteurs sectionneurs INS
et INV de 40 à 2500 A.

Commande.

Protection.
