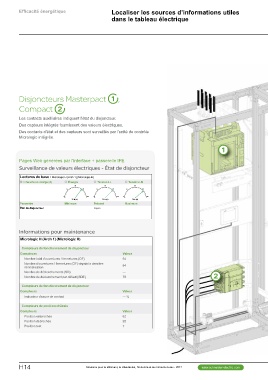

Efficacité énergétique Localiser les sources d’informations utiles
dans le tableau électrique

Disjoncteurs Masterpact 1 ,
Compact 2

Les contacts auxilliaires indiquent l'état du disjoncteur.
Des capteurs intégrés fournissent des valeurs électriques.
Des contacts d'état et des capteurs sont surveillés par l'unité de contrôle
Micrologic intégrée.

Pages Web générées par l'interface + passerelle IFE 1
2
Surveillance de valeurs électriques - État de disjoncteur

Lectures de base : Micrologic H (Arch 1) (Micrologic H)

Intensité en charge (A) Énergie Tension LL Tension LN

Paramètre Minimum Présent Maximum
État de disjoncteur Open

Informations pour maintenance Valeur
54
Micrologic H (Arch 1) (Micrologic H) 54
---
Compteurs de fonctionnement de disjoncteur 78
Compteurs
Valeur
Nombre total d'ouvertures / fermetures (OF) --- %
Nombre d'ouvertures / fermetures (OF) depuis la dernière
réinitialisation Valeur
Nombre de déclenchements (SD) 62
Nombre de déclenchement par défaut (SDE) 20
7
Compteurs de fonctionnement de disjoncteur
Compteurs

Indicateur d'usure de contact

Compteurs de position châssis
Compteurs

Position embrochée
Position débrochée
Position test
