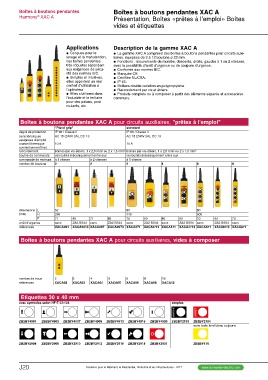

Page 966 - catalogue général SE 2017 (web flip book)

Boîtes à boutons pendantes Boîtes à boutons pendantes XAC A
Harmony® XAC A Présentation, Boîtes «prêtes à l’emploi» Boîtes
vides et étiquettes

Applications Description de la gamme XAC A

@@ Conçues pour le @@ La gamme XAC A comprend des boîtes à boutons pendantes pour circuits auxi-
levage et la manutention, liaires, équipées de 2 à 12 boutons ø 22 mm.
ces boîtes pendantes @@ Fonctions : mouvements de montée, descente, droite, gauche à 1 ou 2 vitesses,
très robustes répondent avec la possibilité d’arrêt d’urgence ou de coupure d'urgence.
aux exigences de sécu- @@ Conforme aux normes IEC.
rité des normes IEC. @@ Marquée CE.
@@ Simples et intuitives, @@ Certifiée UL/CSA.
elles apportent un réel @@ IP 65.
confort d’utilisation à @@ Boîtiers double isolation en polypropylène.
l’opérateur. @@ Raccordement par vis et étriers.
@@ Elles s'utilisent dans @@ Produits complets ou à composer à partir des éléments séparés et accessoires
l'industrie et le tertiaire communs.
pour des palans, pont
roulants, etc.

Boîtes à boutons pendantes XAC A pour circuits auxiliaires, "prêtes à l'emploi"
"Pistol grip" standard

degré de protection IP 65 / Classe II IP 65 / Classe II

caractéristiques AC 15 (240V 3A), DC 13 AC 15 (240V 3A), DC 13
assignées d’emploi
courant thermique 10 A 10 A
conventionnel (Ithe)
raccordement bornes par vis-étriers, 1 x 2,5 mm2 ou 2 x 1,5 mm2 bornes par vis-étriers, 1 x 2,5 mm2 ou 2 x 1,5 mm2

bouton de commande verrouillés mécaniquement entre eux verrouillés mécaniquement entre eux

commande de moteurs à 1 vitesse à 2 vitesses à 1 vitesse

nombre de boutons 2 2 246 8

dimensions L 52 80 80
(mm) 295 440 500
H 71 85 70 90 70
sans ZA2 BS44 sans ZA2 BS54 sans
P XACA201 85 71 XACA2073 XACA271 90 80 XACA4713 XACA671 90 70
ZA2 BS44 sans ZA2 BS44 sans ZA2 BS54 sans
arrêt d'urgence XACA2013 XACA207 XACA2713 XACA471 XACA6713 XACA871

références

Boîtes à boutons pendantes XAC A pour circuits auxiliaires, vides à composer

nombre de trous 2 3 4 5 6 8 12

références XACA02 XACA03 XACA04 XACA05 XACA06 XACA08 XACA12

Etiquettes 30 x 40 mm simples

avec symboles selon NF E 52-124

ZB2BY4901 ZB2BY4903 ZB2BY4907 ZB2BY4909 ZB2BY4913 ZB2BY4915 ZB2BY4930 ZB2BY2103 ZB2BY2104
sans texte fond blanc ou jaune

ZB2BY2904 ZB2BY2906 ZB2BY2910 ZB2BY2912 ZB2BY2916 ZB2BY2918 ZB2BY2931 ZB2BY410
