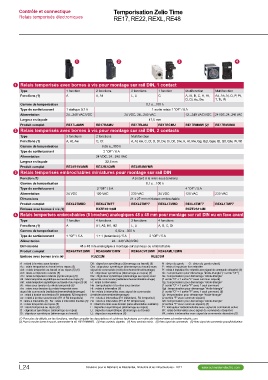

Contrôle et connectique Temporisation Zelio Time
Relais temporisés électroniques RE17, RE22, REXL, RE48

12 34

1 Relais temporisés avec bornes à vis pour montage sur rail DIN, 1 contact

Type 1 fonction 2 fonctions 2 fonctions 1 fonction Multifonction Multifonction
Fonctions (1) A A, At L, Li C
A, At, B, C, H, Ht, Ad, Ah, N, O, P, Pt,
D, Di, Ac, Bw T, Tt, W

Gamme de temporisation 0,1 s...100 h

Type de sortie/courant 1 statique 0,7 A 1 sortie relais 1 “OF” / 8 A

Alimentation 24...240 VAC/VDC 24 VDC, 24...240 VAC 12...240 VAC/VDC 24 VDC, 24...240 VAC

Largeur en façade 17,5 mm

Produit complet RE17LAMW RE17RAMU RE17RLMU RE17RCMU RE17RMMW (2) RE17RMXMU

2 Relais temporisés avec bornes à vis pour montage sur rail DIN, 2 contacts

Type 3 fonctions 2 fonctions Multifonction
Fonctions (1) A, At, Aw C, Ct A, At, Aw, C, Ct, D, Dt, Dw, Di, Dit, Diw, H, Ht, Hw, Qg, Qgt, Qgw, Qt, Qtt, Qtw, W, Wt

Gamme de temporisation 0,05 s...300 h

Type de sortie/courant 2 “OF” / 8 A

Alimentation 24 VDC, 24...240 VAC

Largeur en façade 22,5 mm

Produit complet RE22R1MAMR RE22R2CMR RE22R2MYMR

3 Relais temporisés embrochables miniatures pour montage sur rail DIN

Fonction (1) A (retard à la mise sous tension)

Gamme de temporisation 0,1 s…100 h

Type de sortie/courant 2 “OF” / 5 A 4 “OF” / 5 A

Alimentation 24 VDC 120 VAC 230 VAC 24 VDC 120 VAC 230 VAC

Dimensions 21 x 27 mm miniature embrochable

Produit complet REXL2TMBD REXL2TMF7 REXL2TMP7 REXL4TMBD REXL4TMF7 REXL4TMP7

Embase avec bornes à vis (3) RXZE2S108M RXZE2S114M

4 Relais temporisés embrochables (8 broches) analogiques 48 x 48 mm pour montage sur rail DIN ou en face avant

Type 1 fonction 4 fonctions 2 fonctions 4 fonctions

Fonctions (1) A A1, A2, H1, H2 L, Li A, B, C, Di

Gamme de temporisation 0,02 s...300 h

Type de sortie/courant 1 “OF” / 5 A 1 + 1 (instantané) / 5 A 2 “OF” / 5 A

Alimentation 24…240 VAC/VDC

Dimensions 48 x 48 mm analogique à montage sur panneau ou embrochable

Produit complet RE48ATM12MW RE48AMH13MW RE48ACV12MW RE48AML12MW

Embase avec bornes à vis (4) RUZC2M RUZC3M

A : retard à la mise sous tension Dit : clignoteur symétrique (démarrage au travail) (6) N : chien de garde O : chien de garde retardé
Ac : relais temporisé au travail et au repos (5) Diw : clignoteur symétrique (démarrage au travail) avec P : relais à impulsion fixe retardée
Act : relais temporisé au travail et au repos (5) (6) signal de commande (redéclenchement/redémarrage) Pt : relais à impulsion fixe retardée avec signal de commande désactivé (6)
Ad : relais à impulsion retardé (5) Dt : clignoteur symétrique (démarrage au repos) (6) Qc : temporisation pour démarrage “étoile-triangle” (1 sortie “OF”)
Ah : relais à impulsion retardé (cycle unique) (5) Dw : clignoteur symétrique (démarrage au repos) avec Qe : temporisation pour démarrage “étoile-triangle”
Ak : relais temporisé asymétrique au travail et au repos (5) signal de commande (redéclenchement/redémarrage) (1 sortie “O” + 1 sortie “F” avec commun séparé)
Akt : relais temporisé asymétrique au travail et au repos (5) (6) H : relais à intervalles Qg : temporisation pour démarrage “étoile-triangle”
At : mise sous tension du relais temporisé (6) He : temporisation à la mise sous tension (1 sortie “O” + 1 sortie “F” avec 1 seul commun)
Aw : mise sous tension du relais temporisé avec Ht : relais à intervalles (6) Qgt : temporisation pour démarrage “étoile-triangle”
signal de commande (redéclenchement/redémarrage) Hw : relais à intervalles avec signal de commande (1 sortie “O” + 1 sortie “F” avec 1 seul commun) (6)
A1 : retard à la mise sous tension (R1 instantané, R2 temporisé) (redéclenchement/redémarrage) Qt : temporisation pour démarrage “étoile-triangle”
A2 : retard à la mise sous tension (R1 et R2 temporisés) H1 : relais à intervalles (R1 instantané, R2 temporisé) (2 sorties “F” avec commun séparé)
B : relais à intervalles (5) Bw : relais à intervalles doubles (5) H2 : relais à intervalles (R1 et R2 temporisés) Qtt : temporisation pour démarrage “étoile-triangle”
C : relais temporisé au repos (5) K : retard à la mise sous tension (sans alimentation auxiliaire) (2 sorties “F” avec commun séparé) (6)
Ct : relais temporisé au repos (6) L : clignoteur asymétrique (démarrage au repos) Tt : télérupteur redéclenchable avec signal de commande activé
D : clignoteur symétrique (démarrage au repos) Li : clignoteur asymétrique (démarrage au travail) W : relais à intervalles avec signal de commande désactivé
Di : clignoteur symétrique (démarrage au travail) Lt : clignoteur asymétrique (6) Wt : relais à intervalles avec signal de commande désactivé (6)

(1) Pour plus de détails sur les fonctions, veuillez consulter les descriptions et schémas techniques sur notre site Internet www.schneider-electric.com.
(2) Pour la version borne à ressort, commandez la réf. RE17RMMWS. (3) Avec contacts séparés. (4) Avec contacts mixés. (5) Avec signal de commande. (6) Avec signal de commande pause/totalisateur.
