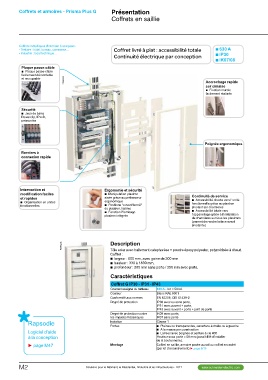

Page 1048 - catalogue général SE 2017 (web flip book)

Coffrets et armoires - Prisma Plus G Présentation
Coffrets en saillie

Coffrets métalliques d’intérieur à composer. Coffret livré à plat : accessibilité totale bb630 A
- Tertiaire : hôtel, bureau, commerce… Continuité électrique par conception bbIP30
- Industrie : local technique… bbIK07/08

Plaque passe-câble PD390300 Accrochage rapide
bb Plaque passe-câble sur cimaise
facilement démontable bb Fixation murale
et recoupable facilement réalisée

Sécurité Poignée ergonomique
bb Jeux de barre
Powerclip, IPxxB,
prémontés

Borniers à
connexion rapide

Intervention et Ergonomie et sécurité Continuité de service
modification faciles bb Manipulation plastron bb Accessibilité directe vers l’ unité
et rapides aisée grâce au préhenseur fonctionnelle grâce au plastron
bb Organisation en unités ergonomique pivotant sur charnières
fonctionnelles bb Positions "ouvert/fermé" bb Accessibilité totale vers
du plastron, lisibles l’appareillage grâce à l’installation
Rapsodie bb Fonction Plombage de charnières sur tous les plastrons
plastron intégrée (permet de rendre la face avant
Logiciel d’aide pivotante)
à la conception
► page M47 PD390240 Description

M2 Tôle acier avec traitement cataphorèse + poudre époxy polyester, polymérisée à chaud.
Coffret :
bb largeur : 600 mm, avec gaine de 300 mm
bb hauteur : 330 à 1830 mm,
bb profondeur : 205 mm sans porte / 250 mm avec porte.

Caractéristiques

Coffret G IP30 - IP31 - IP43

Courant assigné du tableau 630 A - Icc = 50 kA

Couleur Blanc RAL 9001

Conformité aux normes EN 62208, CEI 61439-2

Degré de protection IP30 avec ou sans porte,
IP31 avec auvent + porte,
IP43 avec auvent + porte + joint de porte

Degré de protection contre IK08 avec porte,
les impacts mécaniques IK07 sans porte

Isolation Classe 1
Portes bb Pleines ou transparentes, ouverture à droite ou à gauche
bb A la masse par construction
bb Livrées avec poignée et serrure à clé 405
Hauteur sous porte = 58 mm (possibilité d'installer
de la boutonnerie).

Montage Coffret en saillie, armoire posée au sol ou coffret encastré
(par kit d’encastrement) ► page M16
