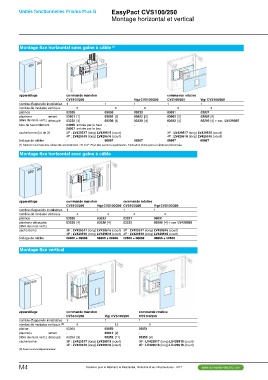

Unités fonctionnelles Prisma Plus G EasyPact CVS100/250
Montage horizontal et vertical

Montage fixe horizontal sans gaine à câble (1)

600 300

appareillage commande maneton commande rotative

CVS100/250 Vigi CVS100/250 CVS100/250 Vigi CVS100/250

nombre d’appareils installables 1 11 1 1

nombre de modules verticaux 5 66 5 6

platines 03030 03030 03033 03031 03031

plastrons amont 03801 [1] 03802 [2] 03802 [2] 03802 [2] 03802 [2]
[nbre de mod. vert.] découpé 03230 [4] 03230 [4] 03238 [4] 03232 [4] 03292 [4] + sas LV429285

bloc de raccordement 04066 arrivée par le haut - - - -
04067 arrivée par le bas

cache-borne (lot de 2) 3P : LV429517 (long) LV429515 (court) 3P : LV429517 (long) LV429515 (court)
4P : LV429518 (long) LV429516 (court) 4P : LV429518 (long) LV429516 (court)

bridage de câbles - 08867 08867 08867 08867

(1) Section maximale des câbles de raccordement : 70 mm2. Pour des sections supérieures, l’utilisation d’une gaine à câble est préconisée.

Montage fixe horizontal avec gaine à câble

600 300

appareillage commande maneton commande rotative

nombre d’appareils installables CVS100/250 Vigi CVS100/250 CVS100/250 Vigi CVS100/250
nombre de modules verticaux
platines 1 11 1
plastrons découpés
[nbre de mod. vert.] 4 44 4
cache-borne
03030 03033 03031 03031
bridage de câbles
03230 [4] 03238 [4] 03232 03292 [4] + sas LV429285

3P : LV429517 (long) LV429515 (court) 3P : LV429517 (long) LV429515 (court)
4P : LV429518 (long) LV429516 (court) 4P : LV429518 (long) LV429516 (court)

08866 + 08868 08866 + 08868 08866 + 08868 08866 + 08868

Montage fixe vertical

300 600

appareillage commande maneton commande rotative
CVS100/250
CVS100/250 Vigi CVS100/250 1

nombre d’appareils installables 1 1 9
03051
nombre de modules verticaux (2) 9 13 -
03253 [9]
platine 03050 03050 3P : LV429517 (long) LV429515 (court)
4P : LV429518 (long) LV429516 (court)
plastrons amont - 03812 [2]

[nbre de mod. vert.] découpé 03250 [9] 03252 [11]

cache-borne 3P : LV429517 (long) LV429515 (court)
4P : LV429518 (long) LV429516 (court)

(2) Avec ou sans épanouisseur.
