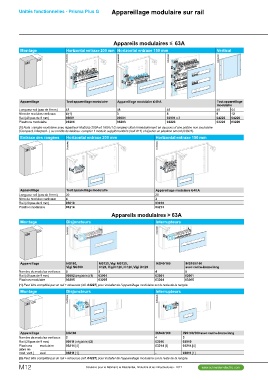

Unités fonctionnelles - Prisma Plus G Appareillage modulaire sur rail

Montage Appareils modulaires y 63A Vertical

600 300 Horizontal entraxe 200 mm Horizontal entraxe 150 mm

Dd383264
Dd383265
Dd383266
Dd383121

Appareillage Tout appareillage modulaire Appareillage modulaire 40 A Tout appareillage
modulaire
Longueur rail (pas de 9 mm) 48 48 48
Nbre de modules verticaux 4 (1) 3 8 48 64
Rail (48 pas de 9 mm) 03001 03001 03001 x 3
Plastrons modulaire 03204 03203 03223 9 12
04226 04226
03228 03229

(1) Nota : rangée modulaire avec répartieur Multiclip 200A et 160A (1/2 rangée) situé immédiatement en dessous d’une platine non modulaire
(Compact, Interpact...) ou en tête de tableau: compter 1 module supplémentaire (soit 4+1) et ajouter un plastron amont (03801).

Entraxe des rangées Horizontal entraxe 200 mm Horizontal entraxe 150 mm

300 600 Dd383490 Dd383489

Appareillage Tout appareillage modulaire Appareillage modulaire 40 A
Longueur rail (pas de 9 mm)
Nbre de modules verticaux 20 20
Rail (20 pas de 9 mm) 4 3
Plastron modulaire 03010 03010
03214 03213
Montage
Disjoncteurs Appareils modulaires > 63A
600 300
Interrupteurs

Dd383268 Dd383995

Appareillage NG160, NG125, Vigi NG125, INS40/160 INS100/160
Vigi NG160 C120, Vigi C120, iC120, Vigi iC120 avec cache-borne long

Nombre de modules verticaux 5 5 45

Rail (48 pas de 9 mm) 03002 (réglable) (1) 03001 03001 03001

Plastron modulaire 03205 03205 03204 03205

(1) Peut être complété par un rail + rehausse (réf. 04227) pour installer de l’appareillage modulaire sur le reste de la rangée.

Montage Disjoncteurs Interrupteurs

300 600 Dd383626 Dd383496

Appareillage NG160 INS40/160 INS100/160 avec cache-borne long

Nombre de modules verticaux 5 45

Rail (20 pas de 9 mm) 03011 (réglable) (2) 03010 03010

Plastrons modulaire 03214 [4] 03214 [4] 03214 [4]
[nbre de aval 03811 [1] - 03811 [1]
mod. vert.]

(2) Peut être complété par un rail + rehausse (réf. 04227) pour installer de l’appareillage modulaire sur le reste de la rangée.
