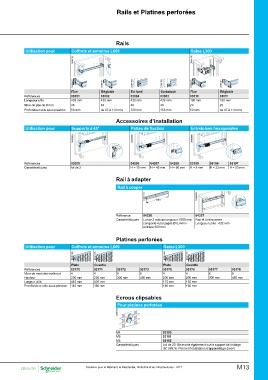

Rails et Platines perforées

Utilisation pour Rails Gaine L300

Coffrets et armoires L600

DD381351 DD381370

DD383497 DD381371 DD381353 DD381352 DD383497 DD381371

Références Fixe Réglable En fond Surbaissé Fixe Réglable
Longueur utile 03001 03002 03004 03003 03010 03011
432 mm 432 mm 432 mm 432 mm 180 mm 180 mm
Nbre de pas de 9 mm
48 48 48 48 20 20
Profondeur utile sous plastron
50 mm de 47 à 114 mm 128 mm 158 mm 50 mm de 47 à 114 mm

Utilisation pour Supports à 45° Accessoires d’installation Entretoises hexagonales

Pattes de fixation

DD383504
DD383505
DD383506

Références 03005 04206 04207 04208 03195 03196 03197
Caractéristiques lot de 2
H = 15 mm H = 45 mm H = 80 mm H = 9 mm H = 23 mm H = 55 mm

Rail à adapter

Rail à couper

DD381310
DD383292

Référence 04226 04227
Caractéristiques
Lot de 2 rails de longueur 1600 mm Rail et 4 rehausses
comporte 4 perçages ø 6,4 mm Longueur utilie : 432 mm
entraxe 450 mm

Platines perforées

Utilisation pour Coffrets et armoires L600 Gaine L300

DD381369
DD381375
DD381369
DD381375

Références Plate Cuvette 03172 03173 Plate Cuvette 03177 03178
Nbre de modules verticaux 6 9 6 9
Hauteur 03170 03171 300 mm 450 mm 03175 03176 300 mm 450 mm
Largeur utile 4 4 4 4
Pronfondeur utile sous plastron 200 mm 200 mm 200 mm 200 mm
440 mm 420 mm 172 mm 152 mm
140 mm 160 mm 140 mm 160 mm

Ecrous clipsables

Pour platines perforées
DD381312

M4 03180
M5 03181
M6 03182
Caractéristiques Lot de 20. Se monte également sur le support de bridage
réf. 08876. Permet l’installation d’appareillage divers

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 M13
