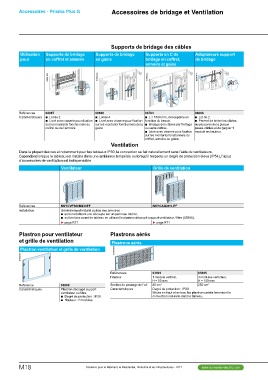

Accessoires - Prisma Plus G Accessoires de bridage et Ventilation

Supports de bridage des câbles

Utilisation Supports de bridage Supports de bridage Supports en C de Adaptateurs support
en gaine bridage en coffret, de bridage
pour en coffret et armoire armoire et gaine

DD381820
DD383423
DD383424
DD381171

Références 08867 08868 08783 08866
Caractéristiques bb Lot de 2 bb Lot de 4 bb L = 1600 mm, découpable en bb Lot de 2
bb Livré avec visserie pour fixation bb Livré avec visserie pour fixation fonction du besoin. bb Permet de brider les câbles
sur les montants fonctionnels du sur les montants fonctionnels de la bb Bridage des câbles par frettage au plus près de la plaque

coffret ou de l’armoire gaine ou serre-câbles. passe-câbles et de gagner 1
bb Livré avec visserie pour fixation module en hauteur.

sur les montants fonctionnels du

coffret, armoire ou gaine.

Ventilation

Dans la plupart des cas et notamment pour les tableaux IP30, la convection se fait naturellement sans l’aide de ventilateurs.
Cependant lorsque le tableau est installé dans une ambiance tempérée ou lorsqu’il respecte un degré de protection élevé (IP54), l’ajout
d’accessoires de ventilation est indispensable.

Ventilateur Grille de ventilation

Références NSYCVF560M230PF NSYCAG291LPF
Installation
Généralement installé au bas des armoires :
bb soit en réalisant une découpe sur un panneau latéral,
bb soit en face avant de tableau en utilisant le plastron découpé support ventilateur / filtre (03890).

► page R71 ► page R71

Plastron pour ventilateur Plastrons aérés
et grille de ventilation
Plastrons aérés
Plastron ventilateur et grille de ventilation
DD60759
Dd381676

Références 03891 03895
Hauteur
1 module vertical, 3 modules verticaux,
Section de passage de l’air
Caractéristiques H = 50 mm H = 150 mm

Référence 03890 80 cm2 250 cm2
Caractéristiques
Plastron découpé support Degré de protection : IP30.
ventilateur ou filtre.
bb Degré de protection : IP30. Situés en haut et en bas, les plastrons aérés favorisent la
bb Hauteur : 7 modules.
convection naturelle dans le tableau.

M18 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
