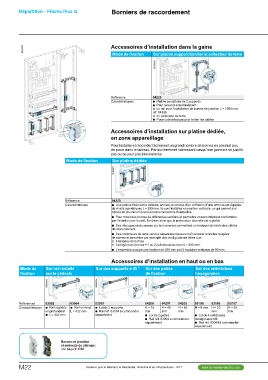

Répartition - Prisma Plus G Borniers de raccordement

Accessoires d’installation dans la gaine

Mode de fixation Sur platine support bornier et collecteur de terre
Dd383500
DD383502

Référence 04220
Caractéristiques bb Platine constituée de 2 supports.
bb Peut recevoir simultanément :
vv un rail pour l’installation de bornes de jonction L = 1600 mm
réf. 04226
vv un collecteur de terre
bb Pourvu de découpe pour brider les câbles

Mode de fixation Accessoires d’installation sur platine dédiée,
en zone appareillage

Pour installer et raccorder facilement un grand nombre de bornes en prenant peu
de place dans le tableau. Particulièrement intéressant lorsqu’une gaine ne se justifie
pas ou ne peut pas être installée.

Sur platine dédiée

DD383507

Référence 04223
Caractéristiques bb Une platine fixée sur le châssis, en haut ou en bas d’un coffret ou d’une armoire est équipée
de 4 rails symétriques L = 200 mm. Ils sont installés en position verticale, ce qui permet aux
câbles de cheminer librement sans rencontrer d’obstacles.

bb Pour mixer des bornes de différentes sections et permettre un raccordement confortable
par l’avant ou sur le côté, l’entraxe ainsi que la profondeur des rails est réglable.

bb Des découpes astucieuses sur les traverses permettent un bridage très facile des câbles
de raccordement.

bb Des collecteurs de terre vendus séparément peuvent s’intercaler entre les rangées
de bornes et permettre par exemple des configurations telles que :
vv 4 rangées de bornes
vv 3 rangées de bornes + 1 ou 2 collecteurs de terre L = 290 mm.

bb L’ensemble occupe une hauteur de 250 mm soit 5 modules verticaux de 50 mm.

Accessoires d’installation en haut ou en bas

Mode de Sur rail installé Sur des supports à 45 ° Sur des pattes Sur des entretoises
fixation sur le châssis de fixation hexagonales

DD383503
DD383504
DD383505
DD383506

Références 03002 03004 03005 04206 04207 04208 03195 03196 03197
Caractéristiques bb Rail réglable bb Rail en fond bb Lot de 2 supports
en profondeur L = 432 mm bb Rail réf. 03004 à commander H = 15 H = 45 H = 80 H = 9 mm H = 23 H = 55
bb L = 432 mm séparément
mm mm mm mm mm
bb Lot de 2 pattes bb Lot de 4 entretoises
bb Rail réf. 03004 à commander
hexagonales M6
séparément bb Rail réf. 03004 à commander

séparément

Bornes de jonction
et embouts de câblage :
voir page ► R88
