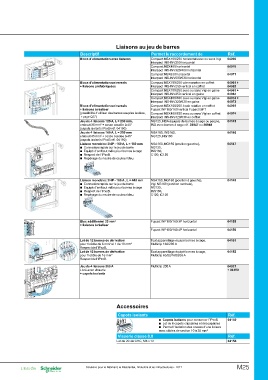

Liaisons au jeu de barres

Descriptif Permet le raccordement de Réf.

Blocs d’alimentation avec liaisons Compact NSX100/250 horizontal avec ou sans Vigi 04060
Interpact INS-INV250 horizontal
Blocs d’alimentation universels Compact NSX400 horizontal 04070
+ liaisons préfabriquées Interpact INS-INV320/400 horizontal
Compact NSX630 horizontal 04071
Blocs d’alimentation universels Interpact INS-INV500/630 horizontal
+ liaisons à réaliser 04061 +
(possibilité d’utiliser des barres souples isolées, Compact NSX100/250 cde maneton en coffret 04062
> page Q27) Interpact INS-INV250 vertical en coffret 04061 +
Jeu de 4 liaisons 125 A, L = 230 mm, Compact NSX100/250 avec ou sans Vigi en gaine 04064
embout 35 mm2 + cosse coudée à 45° Interpact INS-INV250 vertical en gaine 04074 +
(capots isolants IPxxB réf. 04150) Compact NSX400/630 avec ou sans Vigi en gaine 04073
Jeu de 4 liaisons 160 A, L = 250 mm Interpact INS-INV320/630 en gaine 04061
embout 45 mm2 + cosse coudée à 45° Compact NSX100/250 à cde rotative en coffret
(capots isolants IPxxB réf. 04150) Fupact INF100/160 vertical Fupact ISFT 04074
Liaison monobloc 3/4P - 160 A, L = 150 mm Compact NSX400/630 avec ou sans Vigi en coffret
bb Connexion rapide sur le jeu de barre Interpact INS-INV320/630 en coffret 04145
bb Equipé d’embout mâle pour bornes à cage NG125, NSA équipés de bornes à cage ou peigne,
bb Respect de l’IPxxB. INS avec bornes à cage réf. 28947 ou 28948 04146
bb Repérage du neutre de couleur bleu.
NSA160, INS160, 04147
NG125, NG160

NSA160, NG160 (position gauche),
NG125,
INS160,
C120, iC120

Liaison monobloc 3/4P - 160 A , L = 440 mm NSA160, NG160 (position à gauche), 04148
bb Connexion rapide sur le jeu de barre Vigi NG160 (position centrale),
bb Equipé d’embout mâle pour bornes à cage NG125,
bb Respect de l’IPxxB. INS160,
bb Repérage du neutre de couleur bleu. C120, iC120

Bloc additionnel 35 mm2 Fupact INF100/160 3P horizontal 04155
+ liaisons à réaliser 04156
Fupact INF100/160 4P horizontal 04151
Lot de 12 bornes de dérivation
pour 1 câble de 6 mm2 et 1 de 10 mm2 Tout appareillage équipé bornes à cage, 04152
Respect de l’IPxxB. Multiclip 160/200 A
Lot de 12 bornes de dérivation Tout appareillage équipé bornes à cage, 04021
pour 1 câble de 16 mm2 Multiclip 63/80/160/200 A + 04150
Respect de l’IPxxB.
Multiclip 200 A
Jeu de 4 liaisons 200 A
Livré avec visserie
+ capots isolants

Accessoires

Capots isolants bb Capots isolants pour conserver l’IPxxB Réf.
bb Lot de 8 capots clipsables et découpables
Visserie classe 8.8 bb Permet l’isolation des cosses d’une liaison 04150
avec câbles de section 10 à 25 mm2
Lot de 20 vis CHC, M6 x 12 Réf.

04158

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 M25
