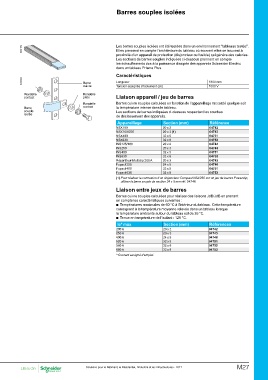

Barres souples isolées

Dd381659 Les barres souples isolées ont été testées dans un environnement "tableaux testés".
Elles prennent en compte l’architecture du tableau où souvent elles se trouvent à
proximité d’un appareil de protection (disjoncteur ou fusible) qui génére des calories.
Les sections de barres souples indiquées ci-dessous prennent en compte
les échauffements dus à la puissance dissipée des appareils Schneider Electric
dans un tableau Prisma Plus.

Dd383892 Caractéristiques 1800 mm
1000 V
Longueur
Tension assignée d’isolement (Ui)

Liaison appareil / jeu de barres

Barres cuivre souples calculées en fonction de l’appareillage raccordé quelque soit
la température interne dans le tableau.
Les sections de barres indiquées ci-dessous respectent les courbes
de déclassement des appareils.

Appareillage Section (mm) Référence

NSX100 20 x 2 04742

NSX160/250 20 x 3 (1) 04743

NSX400 32 x 5 04751

NSX630 32 x 8 04753

INS125/160 20 x 2 04742

INS250 20 x 3 04743

INS400 32 x 5 04751

INS630 32 x 6 04752

Répartiteur Multiclip 200 A 20 x 3 04743

Fupact 250 24 x 5 04746

Fupact 400 32 x 5 04751

Fupact 630 32 x 8 04753

(1) Pour réaliser la connexion d’un disjoncteur Compact NSX250 sur un jeu de barres Powerclip,
utiliser la barre souple de section 24 x 5 mm réf. 04746.

Liaison entre jeux de barres

Barres cuivre souples calculées pour réaliser des liaisons JdB/JdB en prenant
en compte les caractéristiques suivantes :
bb Températures maximales de 60 °C à l’intérieur du tableau. Cette température
correspond à la température moyenne relevée dans un tableau lorsque
la température ambiante autour du tableau est de 35 °C.
bb Tenue en température de l’isolant : 125 °C.

Ie* max Section (mm) Références

200 A 20 x 2 04742
250 A 20 x 3 04743
400 A 24 x 5 04746
520 A 32 x 5 04751
580 A 32 x 6 04752
660 A 32 x 8 04753

* Courant assigné d'emploi.
