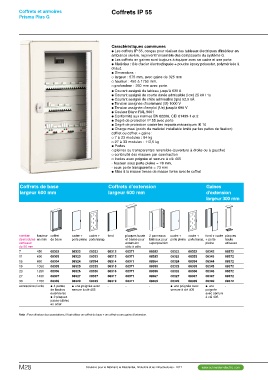

Coffrets et armoires Coffrets IP 55
Prisma Plus G
Coffrets de base Caractéristiques communes
largeur 600 mm @@Les coffrets IP 55, conçus pour réaliser des tableaux électriques d'intérieur en
ambiance sévère, reçoivent l'ensemble des composants du système G.
@@Les coffrets en gaines sont toujours à équiper avec un cadre et une porte.
@@Matériau : tôle d'acier électrozinguée + poudre époxy polyester, polymérisée à
chaud.
@@Dimensions :
__largeur : 575 mm, avec gaine de 325 mm
__hauteur : 450 à 1750 mm,
__profondeur : 260 mm avec porte.
@@Courant assigné du tableau jusqu'à 630 A
@@Courant assigné de courte durée admissible (Icw) 25 kA / 1s
@@Courant assigné de crête admissible (Ipk) 52,5 kÂ
@@Tension assignée d'isolement (Ui) 1000 V
@@Tension assignée d'emploi (Ue) jusqu'à 690 V
@@Couleur Blanc RAL 9001
@@Conformité aux normes EN 62208, CEI 61439-1 et 2
@@Degré de protection IP 55 avec porte
@@Degré de protection contre les impacts mécaniques IK 10
@@Charge maxi (poids du matériel installable limité par les pattes de fixation)
coffret ou coffret + gaine :
__7 à 23 modules : 84 kg
__27 à 33 modules : 112,5 kg
@@Portes
__pleines ou transparentes reversible (ouverture à droite ou à gauche)
__continuité des masses par construction
__livrées avec poignée et serrure à clé 405
- hauteur sous porte pleine = 78 mm,
- sous porte transparente = 73 mm
@@Mise à la masse tresse de masse livrée avec le coffret

Coffrets d’extension Gaines
largeur 600 mm d'extension
largeur 300 mm

nombre hauteur coffret cadre + cadre + fond plaques haute 2 panneaux cadre + cadre + fond + cadre plaques
de modules en mm de base porte pleine porte transp. et basse pour latéraux pour porte pleine porte transp. + porte haute
verticaux 08312 extension superposition pleine et basse
de 50 mm 08302 08313 côte à côte
7 450 08303 08322 08332 08314 08371 08352 08322 08332 08342 08372
11 650 08304 08315 08371 08353
15 850 08305 08323 08333 08316 08371 08354 08323 08333 08343 08372
19 1050 08306 08317 08371 08355
23 1250 08307 08324 08334 08319 08371 08356 08324 08334 08344 08372
27 1450 08309 - 08371 08357
33 1750 @@4 pattes 08325 08335 08371 08359 08325 08335 08345 08372
accessoires livrés de fixation - -
exterieures 08326 08336 08326 08336 08346 08372
@@2 plaques
passe-câbles 08327 08337 08327 08337 08347 08372
en acier
08329 08339 08329 08339 08349 08372

@@une poignée avec @@une poignée avec @@ une -
serrure à clé 405 serrure à clé 405 poignée
avec serrure
à clé 405

Nota : Pour effectuer des associations, il faut utiliser un coffret de base + un coffret ou une gaine d'extension.
