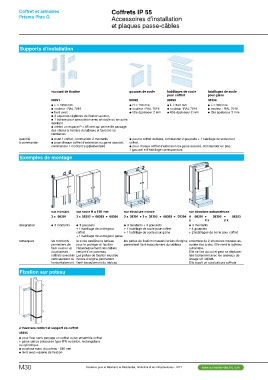

Coffret et armoires Coffrets IP 55
Prisma Plus G Accessoires d’installation
Supports d’installation et plaques passe-câbles

montant de fixation gousset de socle habillages de socle habillages de socle
pour coffret pour gaine

08391 08392 08393 08394

@@L = 1950 mm @@ H = 150 mm @@L = 600 mm @@L = 300 mm
@@couleur : RAL 7016 @@couleur : RAL 7016 @@couleur : RAL 7016 @@couleur : RAL 7016
@@livré avec : @@tôle épaisseur 2 mm @@tôle épaisseur 2 mm @@tôle épaisseur 2 mm
@@2 équerres réglables de fixation au mur,
@@1 éclisse pour association avec un socle ou un autre
montant
@@créent un espace P = 65 mm qui permet le passage
des câbles à l’arrière du tableau et favorise sa
ventilation

quantité @@pour 1 coffret, commander 2 montants @@pour le coffret de base, commander 2 goussets + 1 habillage de socle pour
à commander @@pour chaque coffret d’extension ou gaine associé, coffret.
commander 1 montant supplémentaire @@pour chaque coffret d’extension ou gaine associé, commander en plus
1 gousset et l’habillage correspondant

Exemples de montage

sur montant sur socle H = 150 mm sur structure murale sur structure autoporteuse

3 x 08391 3 x 08392 + 08393 + 08394 3 x 08391 + 3 x 08392 + 08393 + 08394 4 08391 + 08392 + 08393
x 4x 2x

désignation @@3 montants @@3 goussets @@3 montants + 3 goussets @@4 montants
remarques + 1 habillage de socle pour + 1 habillage de socle pour coffret + 4 goussets
coffret + 1 habillage de socle pour gaine + 2 habillages de socle pour coffret
+ 1 habillage de socle pour gaine

les montants le socle surélève le tableau les pattes de fixation murales livrées d’origine ensemble de 2 structures murales as-
permettent de pour le protéger et faciliter permettent l’anti-basculement du tableau sociée dos à dos. Elle rend le tableau
fixer au mur un l’épanouissement des câbles autonome.
ou plusieurs venant d’un caniveau. Elle se fixe au sol et peut se déplacer
coffrets associés Les pattes de fixation murales très facilement avec les anneaux de
verticalement ou livrées d’origine permettent levage réf. 08396.
horizontalement l’anti-basculement du tableau Elle reçoit un ou plusieurs coffrets

Fixation sur poteau

2 traverses renfort et support de coffret

08395
@@pour fixer sans perçage un coffret ou un ensemble coffret
+ gaine sur un poteau de type IPN ou béton, rectangulaire
ou cylindrique
@@pourtour maxi. du poteau : 580 mm
@@livré avec visserie de fixation

M30 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
