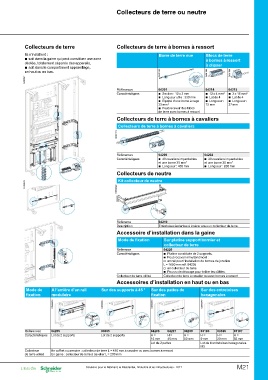

Collecteurs de terre ou neutre

Collecteurs de terre Collecteurs de terre à bornes à ressort

Ils s’installent : Barre de terre nue Blocs de terre
bb soit dans la gaine qui peut constituer une zone à bornes à ressort
dédiée, totalement séparée des appareils, à clipser
bb soit dans le compartiment appareillage,
en haut ou en bas. Dd381560
Dd381560
Dd383501 Dd381560

Références 04201 04214 04215
Caractéristiques bb Section : 12 x 3 mm bb 12 x 4 mm2 bb 3 x 16 mm2
bb Longueur utile : 330 mm bb Lot de 4 bb Lot de 4
bb Equipé d’une borne à cage bb Longueur : bb Longueur :
35 mm2 75 mm 37 mm
bb Peut recevoir des blocs
de terre avec bornes à ressort

Collecteurs de terre à bornes à cavaliers

Collecteurs de terre à bornes à cavaliers

DD381516

Références 04200 04202
Caractéristiques bb 40 cavaliers imperdables bb 20 cavaliers imperdables
et une borne 35 mm2 et une borne 35 mm2
bb Longueur : 450 mm bb Longueur : 200 mm

Collecteurs de neutre

Dd383513 Kit collecteur de neutre

DD382529

Référence 04210
Description Entretoises isolantes à insérer sous un collecteur de terre.

Accessoire d’installation dans la gaine

Mode de fixation Sur platine support bornier et
collecteur de terre
Référence
Caractéristiques 04220
bb Platine constituée de 2 supports.
Collecteur de terre utilisé bb Peut recevoir simultanément :
vv un rail pour l’installation de bornes de jonction
L = 1600 mm réf. 04226
vv un collecteur de terre.
bb Pourvu de découpe pour brider les câbles.

Collecteur de terre à cavalier ou avec bornes à ressort

Accessoires d’installation en haut ou en bas

Mode de A l’arrière d’un rail Sur des supports à 45 ° Sur des pattes de Sur des entretoises
fixation modulaire fixation hexagonales

DD383512
DD383514
DD383515
DD383516

Références 04205 03005 04206 04207 04208 03185 03186 03187
Lot de 2 supports
Caractéristiques Lot de 2 supports H= H= H= H= H= H=
80 mm
15 mm 45 mm 9 mm 23 mm 55 mm

Lot de 2 pattes Lot de 4 entretoises hexagonales

M5

Collecteur En coffret ou armoire : collecteur de terre L = 450 mm à cavalier ou avec bornes à ressort
de terre utilisé En gaine : collecteur de terre à cavalier L = 200 mm
