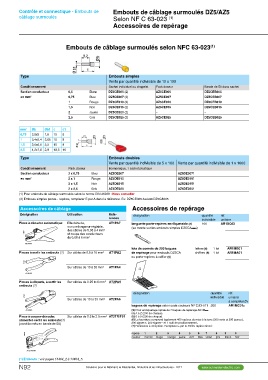

Contrôle et connectique - Embouts de Embouts de câblage surmoulés DZ5/AZ5
câblage surmoulés Selon NF C 63-023 (1)
Accessoires de repérage

Embouts de câblage surmoulés selon NFC 63-023(1)

Type Embouts simples

Vente par quantité indivisible de 10 x 100

Conditionnement Sachet individuel ou chapelet Pack doseur Bande de 50 dans sachet
DZ5CEB005
Section conducteur 0,5 Blanc DZ5CE005 (2) AZ5CE005 DZ5CEB007
DZ5CEB010
en mm2 0,75 Bleu DZ5CE007 (2) AZ5CE007 DZ5CEB015
–
1 Rouge DZ5CE010 (2) AZ5CE010 DZ5CEB025

1,5 Noir DZ5CE015 (2) AZ5CE015

2 Jaune DZ5CE020 (2) –

2,5 Gris DZ5CE025 (2) AZ5CE025

mm2 Øb Øb1 c c1
0,75 2,8x5 1,8 15 8
1 3,4x5,4 2,05 15 8
1,5 3,6x6,6 2,3 15 8
2,5 4,2x7,8 2,9 18,5 10

Type Embouts doubles

Vente par quantité indivisible de 5 x 100 Vente par quantité indivisible de 1 x 1000

Conditionnement Pack doseur Economique, 1 sachet plastique

Section conducteur 2 x 0,75 Bleu AZ5DE007 AZ5DE0071

en mm2 2 x 1 Rouge AZ5DE010 AZ5DE0101

2 x 1,5 Noir AZ5DE015 AZ5DE0151

2 x 2,5 Gris AZ5DE025 AZ5DE0251

(1) Pour embouts de câblage surmoulés selon la norme DIN 46228 : Nous consulter

(2) Embouts simples portes - repères, remplacer E par A dans la référence. Ex: DZ5CE005 devient DZ5CA005

Accessoires de câblage Accessoires de repérage

Désignation Utilisation Réfé- désignation quantité réf.
rences
Pince à dénuder automatique Elle dénude, indivisible unitaire
sur une longueur réglable, AT1PA7
des câbles de 0,08 à 4 mm2 languette porte-repères encliquetable (3) 100 AR1SC03
et coupe des conducteurs
de 0,08 à 6 mm2 (se monte sur les embouts simples DZ5CAiiii)

815865

AT1PA7
lots de carnets de 200 bagues
Pinces à sertir les embouts (1) Sur câbles de 0,5 à 16 mm2 AT1PA2 de repérage pour embouts DZ5CA lettres (4) 1 lot AR1MB01
ou porte-repères à collier (6) chiffres (5) 1 lot AR1MA01

815863

Sur câbles de 10 à 35 mm2 AT1PA4

AT1PA2

Pinces à cliquets, à sertir les Sur câbles de 0.25 to 6 mm2 AT2PA5
embouts (1)

815866 désignation quantité réf.

Sur câbles de 10 to 35 mm2 AT2PA6 indivisible unitaire

à compléter (7)

bagues de repérage selon code couleurs NF C 93-011 200 AR1MC01i

AT2PA5 (3) Pour encliquetage rapide de 7 bagues de repérage AR1Miii.
(4) A à Z (200 de chaque).
Pince à couper-dénuder, Sur câbles de 0.5 to 2.5 mm2 AT2TRIF01 (5) 0 à 9 (200 de chaque).
alimenter-sertir les embouts(1) (6) La fourniture comprend également 400 repères de mise à la terre (200 verts et 200 jaunes),
200 signes +, 200 signes – et 1 outil de positionnement.
(conditionnés en bande de 50) (7) Référence à compléter. Remplacer i par le chiffre repère désiré :

532832 repère 1 2 3 4 5 6 7 8 9 0
couleur marron rouge orange jaune vert bleu violet gris blanc noir

AT2TRIF01

(1) Embouts : voir pages 13404_2 à 13404_5.
