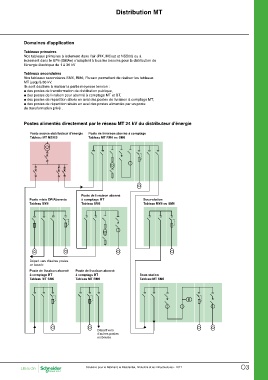

Distribution MT

Domaines d'application

Tableaux primaires
Nos tableaux primaires à isolement dans l’air (PIX, MCset et NS500) ou à
isolement dans le SF6 (GMAe) s’adaptent à tous les besoins pour la distribution de
l’énergie électrique de 1 à 36 kV
Tableaux secondaires
Nos tableaux secondaires SM6, RM6, Flusarc permettent de réaliser les tableaux
MT jusqu’à 36 kV.
Ils sont destinés à réaliser la partie moyenne tension :
@@des postes de transformation de distribution publique,
@@des postes de livraison pour abonné à comptage MT et BT,
@@des postes de répartition situés en aval des postes de livraison à comptage MT,
@@des postes de répartition situés en aval des postes alimentés par un poste
de transformation privé .

Postes alimentés directement par le réseau MT 24 kV du distributeur d'énergie

Poste source distributeur d’énergie Poste de livraison abonné à comptage

Tableau MT NS500 Tableau MT RM6 ou SM6

Poste mixte DP/Abonnés Poste de livraison abonné Sous-station
Tableau SM6 à comptage MT Tableau RM6 ou SM6
Tableau SM6

Départ vers d’autres postes Poste de livraison abonné Sous station
en boucle à comptage BT Tableau MT SM6
Tableau MT RM6
Poste de livraison abonné
à comptage BT
Tableau MT SM6

Départ vers O3
d’autres postes
en boucle
