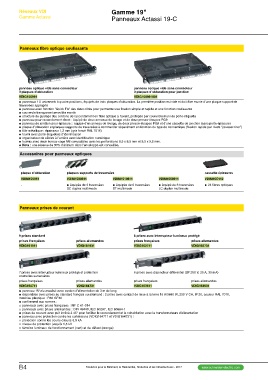

Réseaux VDI Gamme 19"
Gamme Actassi Panneaux Actassi 19-C

Panneaux fibre optique coulissants

panneau optique vide sans connecteur panneau optique vide sans connecteur
3 plaques d’obturation 3 plaques d’obturation pour jonction

VDIG150991 VDIG150991001

@@panneaux 1U universels à quatre positions, équipés de trois plaques d’obturation. La première position est vide et doit être munie d’une plaque support de
traversées approprié
@@panneau avec fonction “Quick Fix” des deux côtés pour permettre une fixation simple et rapide et une fonction coulissante
@@couvercle transparent amovible monté
@@structure de guidage des cordons de raccordement en fibre optique à l’avant, protégée par couvercle muni de porte-étiquette
@@panneau pour raccordement direct : équipé de deux anneaux de lovage et de deux presse-étoupes PG9
@@panneau de jonction pour épissure : équipé d’un anneau de lovage, de deux presse-étoupes PG9 et d’une cassette de jonction (sans porte-épissure)
@@plaque d’obturation et plaques supports de traversées à commander séparément en fonction du type de connectique (fixation rapide par rivets “pousser-tirer”)
@@tôle métallique : épaisseur 1,2 mm (gris foncé RAL 7016)
@@fourni avec porte-étiquettes d’identification
@@organisateur de câbles à l’arrière avec identification numérique
@@fournis avec deux écrous-cage M6 compatibles avec les perforations 8,5 x 8,5 mm et 9,5 x 9,5 mm.
@@Nota : une réserve de 30% minimum dans l'enveloppe est conseillée.

Accessoires pour panneaux optiques

plaque d’obturation plaques supports de traversées cassette épissures
VDIM150061 VDIM15C112
- VDIM1530311 VDIM1510611 VDIM1550311 @@24 fibres optiques
@@équipé de 3 traversées
@@équipée de 3 traversées @@équipée de 6 traversées LC duplex multimode
SC duplex multimode ST multimode

Panneaux prises de courant

9 prises standard 8 prises avec interrupteur lumineux protégé
prises françaises
VDIG161911 prises allemandes prises françaises prises allemandes
VDIG161931
VDIG162711 VDIG162731

7 prises avec interrupteur lumineux protégé et protection 6 prises avec disjoncteur différentiel (2P 250 V, 25 A, 30 mA)
contre les surtensions

prises françaises prises allemandes prises françaises prises allemandes

VDIG164711 VDIG164731 VDIG163611 VDIG163631

@@panneau 1U alu anodisé avec cordon d’alimentation de 3 m de long
@@disponibles avec prises au standard français ou allemand : 2 pôles avec contact de mise à la terre 16 A/3680 W, 250 V CA, IP 20, couleur RAL 7016,
matériau plastique : PA6 GF30
@@conforment aux normes :
__ panneaux avec prises françaises : NF C 61-314
__ panneaux avec prises allemandes : DIN 49440, IEC 60297, IEC 60884-1
@@prises de courant avec puit incliné à 45° pour faciliter le raccordement et la cohabitation avec le transformateurs d'alimentation
@@panneau avec protection contre les surtensions (VDIG164711 et VDIG164731) :
__ protection contre les courts-circuits 6,5 kA
__ niveau de protection jusqu’à 1,5 kV
__ témoins lumineux de fonctionnement (vert) et de défaut (orange)
