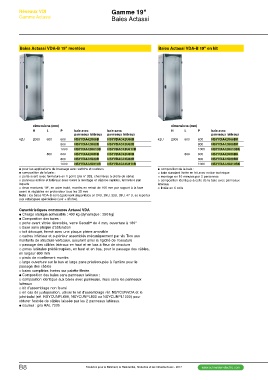

Réseaux VDI Gamme 19"
Gamme Actassi Baies Actassi
Baies Actassi VDA-B 19" montées
Baies Actassi VDA-B 19" en kit

dimensions (mm) dimensions (mm)
H L P baie avec
H L P baie avec baie sans
panneaux latéraux panneaux latéraux panneaux latéraux
42U 2000 600 600 NSYVDA42U66BK
42U 2000 600 600 NSYVDA42U66B NSYVDAC42U66B
800 NSYVDA42U68BK
800 NSYVDA42U68B NSYVDAC42U68B 1000 NSYVDA42U610BK
800 600 NSYVDA42U86BK
1000 NSYVDA42U610B NSYVDAC42U610B 800 NSYVDA42U88BK
1000 NSYVDA42U810BK
800 600 NSYVDA42U86B NSYVDAC42U86B @@composition de la baie :
__ baie standard livrée en kit avec notice technique
800 NSYVDA42U88B NSYVDAC42U88B __ montage en 10 minutes par 2 personnes
__ composition identique à celle de la baie avec panneaux
1000 NSYVDA42U810B NSYVDAC42U810B latéraux
@@pour les applications de brassage avec switchs et routeurs __ livrée en 6 colis
@@composition de la baie :
__ porte avant avec fermeture en 1 point (clé n° 333, charnières à droite de série)
__ panneau arrière et latéraux avec ouïes à montage et dépose rapides, fermeture par
loquets
__ deux montants 19", en acier traité, montés en retrait de 100 mm par rapport à la face
avant et réglables en profondeur tous les 25 mm
Nota : les baies VDA-B sont également disponibles en 24U, 29U, 33U, 38U, 47 U, se reporter
aux catalogues spécialisés (voir + d'infos).

Caractéristiques communes Actassi VDA
@@Charge statique admissible : 400 kg (dynamique : 250 kg)
@@Composition des baies :
__porte avant vitrée réversible, verre Securit® de 4 mm, ouverture à 180°
__base sans plaque d'obturation
__toit découpé, fermé avec une plaque pleine amovible
__cadres inférieur et supérieur assemblés mécaniquement par vis Torx aux
montants de structure verticaux, assurant ainsi la rigidité de l’ossature
__passage des câbles latéraux en haut et en bas à fleur de structure
__zones latérales prédécoupées, en haut et en bas, pour le passage des câbles,
en largeur 800 mm
__pieds de nivellement montés
__large ouverture sur le bas et large zone prédécoupée à l’arrière pour le
passage des câbles
__baies complètes livrées sur palette filmée.
@@Composition des baies sans panneaux latéraux :
__composition identique aux baies avec panneaux, mais sans les panneaux
latéraux
__kit d’assemblage non fourni
__en cas de juxtaposition, utiliser le kit d'assemblage réf. NSYCUNVDA et le
joint-balai (réf. NSYCUNPL600, NSYCUNPL800 ou NSYCUNPL1000) pour
obturer l'entrée de câbles laissée par les 2 panneaux latéraux.
@@couleur : gris RAL 7035

B8 Solutions pour le Bâtiment, le Résidentiel, l'Industrie et les Infrastructures - 2017 www.schneider-electric.com
