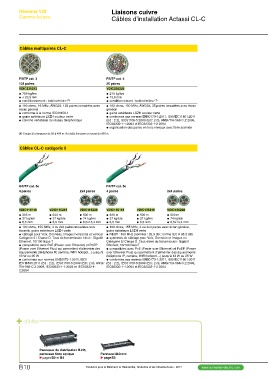

Page 212 - catalogue général SE 2017 (web flip book)

Réseaux VDI Liaisons cuivre
Gamme Actassi Câbles d'installation Actassi CL-C
Câbles multipaires CL-C

F/UTP cat. 3 F/UTP cat. 5

128 paires 25 paires

VDIC235212 VDIC235225
@@759 kg/km @@210 kg/km
@@< 23,5 mm @@13,6 mm
@@conditionnement : bobine/mètre (1) @@conditionnement : bobine/mètre (1)
@@100 ohms, 16 MHz, AWG24, 128 paires torsadées avec @@100 ohms, 100 MHz, AWG24, 25 paires torsadées avec écran
écran général général
@@conforme à la norme IEC61156-1 @@gaine extérieure LSZH couleur verte
@@gaine extérieure LSZH couleur verte @@conformes aux normes EN50173-1:2011, ISO/IEC11801:2011
@@colonne vertébrale du réseau téléphonique (Ed : 2.2), IEC61156-5:2009 (Ed : 2.0), ANSI/TIA-568-C.2:2009,
IEC60332-1-1:2004 et IEC60332-1-2:2004
@@organisation des paires en trois niveaux avec fibre aramide

(1) Coupe à la longueur de 50 à 400 m. Au-delà, livraison en touret de 500 m.

Câbles CL-C catégorie 5

U/UTP cat. 5e 2x4 paires F/UTP cat. 5e 2x4 paires
4 paires 4 paires

VDIC115118 VDIC115218 VDIC115228 VDIC135118 VDIC135218 VDIC135228

@@305 m @@500 m @@500 m @@305 m @@500 m @@500 m
@@37 kg/km @@37 kg/km @@74 kg/km @@37 kg/km @@37 kg/km @@74 kg/km
@@6,5 mm @@6,5 mm @@6,5x13,4 mm @@6,5 mm @@6,5 mm @@6,5x13,4 mm

@@100 ohms, 155 MHz, 4 ou 2x4 paires torsadées non @@100 ohms, 155 MHz, 4 ou 2x4 paires avec écran général,
écranté, gaine extérieure LSZH verte gaine extérieure LSZH verte
@@câblage pour Voix, Données, Images horizontal et vertical @@NEXT : 100 MHz (nominal : 35,3 dB ; norme IEC u 35.3 dB)
Catégorie 5 / Classe D. Taux de transmission élevé : Gigabit @@systèmes de câblage pour Voix, Données et Images en
Ethernet, 10/100 Base T Catégorie 5/ Classe D. Taux élevé de transmission: Gigabit
@@compatibles avec PoE (Power over Ethernet) et PoEP Ethernet, 10/100 BaseT
(Power over Ethernet Plus) qui permettent d’alimenter des @@compatibles avec PoE (Power over Ethernet) et PoEP (Power
équipements (téléphone IP, caméra, WIFI hotspot…) jusqu’à over Ethernet Plus) qui permettent d’alimenter des équipements
13 W ou 25 W (téléphone IP, caméra, WIFI hotspot…) jusqu’à 13 W ou 25 W
@@conformes aux normes EN50173-1:2011, ISO/ @@conformes aux normes EN50173-1:2011, ISO/IEC11801:2011
IEC11801:2011 (Ed : 2.2), IEC61156-5:2009 (Ed : 2.0), ANSI/ (Ed : 2.2), IEC61156-5:2009 (Ed : 2.0), ANSI/TIA-568-C.2:2009,
TIA-568-C.2:2009, IEC60332-1-1:2004 et IEC60332-1- IEC60332-1-1:2004 et IEC60332-1-2:2004
2:2004

Panneaux de distribution RJ45, Panneau télécom
panneaux fibre optique u page B3
u pages B2 et B4
