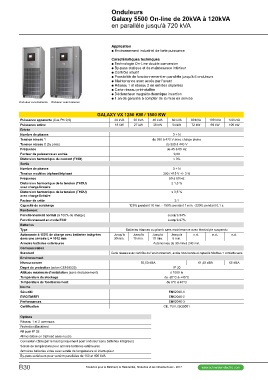

Onduleurs
Galaxy 5500 On-line de 20kVA à 120kVA
en parallèle jusqu'à 720 kVA

Onduleur sans batteries Onduleur avec batteries Application
@@Environnement industriel de forte puissance
Caractéristiques techniques
@@Technologie On-Line double conversion
@@By-pass statique et de maintenance intérieur
@@Contrôle intuitif
@@Possibilité de fonctionnement en parallèle jusqu'à 6 onduleurs
@@Maintenance avec accès par l'avant
@@Réseau 1 et réseau 2 en entrées séparées
@@Carte réseau préinstallée
@@Déclencheur magnéto-thermique insertion
@@1 an de garantie à compter de la mise en service

GALAXY VX 1250 KW / 1500 KW

Puissance apparente (Cos Phi 0,9) 20 kVA 30 kVA 40 kVA 60 kVA 80 kVA 100 kVA 120 kVA

Puissance active 18 kW 27 kW 36 kW 54 kW 72 kW 90 kW 108 kW

Entrée

Nombre de phases 3+N

Tension réseau 1 de 380 à 470 V avec charge pleine

Tension réseau 2 (by pass) de 380 à 443 V

Fréquence de 45 à 65 Hz

Facteur de puissance en entrée 0,99

Distorsion harmonique du courant (THDI) < 3%

Sortie

Nombre de phases 3+N

Tension modèles triphasé/triphasé 380 / 415 V +/- 3 %

Fréquence 50 à 60 Hz

Distorsion harmonique de la tension (THDU) ≤ 1,5 %
avec charge linéaire

Distorsion harmonique de la tension (THDU) ≤ 3,5 %
avec charge linéaire

Facteur de crête 3:1

Capacité de surcharge 125% pendant 10 min. - 150% pendant 1 min. -220% pendant 0,1 s.

Rendement

Fonctionnement normal (à 100% de charge) Jusqu'à 94%

Fonctionnement en mode ECO Jusqu'à 97%

Batteries

Type Batteries étances au plomb sans maintenance avec électrolyte suspendu

Autonomie à 100% de charge avec batteries intégrées Jusqu'à Jusqu'à Jusqu'à Jusqu'à n.d. n.d. n.d.

dans une armoire L = 1012 mm 30 min. 15 min. 10 min. 5 min.

Armoire batteries extérieures Autonomies de 30 min à 240 min.

Communication

Standard Carte réseau avec contrôle de l'environnement, accès hors bande et capacité Modbus + contacts secs

Environnement

Niveau sonore 55,50 dBA 61,40 dBA 65 dBA

Degré de protection (selon CEI 60529) IP 20

Altitude maximum d'installation (sans déclassement) ≤ 1000 m

Température de stockage de -20°C à +45°C

Température de fonctionnement de 0°C à 40°C

Norme

Sécurité EN62040-1

EMC/EM/RFI EN62040-2

Performances EN62040-3

Certification CE, TUV, ISO9001

Options
Réseau 1 et 2 communs
Protection Backfeed
Kit pour IP 32
Alimentation en triphasé sans neutre
Connexion câble par le haut (uniquement pour onduleur sans batteries intégrées)
Sonde de température pour armoire batteries extérieures
Armoires batteries vides avec sonde de température et interrupteur
By-pass extérieurs pour version parallèles de 150 et 400 kVA
