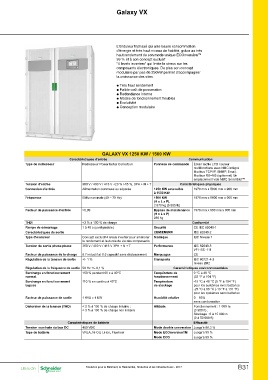

Galaxy VX

L'onduleur triphasé qui allie basse consommation
d'énergie et très haut niveau de fiabilité, grâce au très
haut rendement de son mode unique ECOnversion™
99 % et à son concept exclusif
"4 levels inverters" qui limite le stress sur les
composants électroniques. De plus son concept
modulaire par pas de 250kW permet d'accompagner
la croissance des sites.
@@Très haut rendement
@@Faible coût de possession
@@Redondance interne
@@Modes de fonctionnement flexibles
@@Évolutivité
@@Conception modulaire

GALAXY VX 1250 KW / 1500 KW

Caractéristiques d'entrée Communication

Type de redresseur Redresseur Power factor Correction Panneau de commande Écran tactile LCD couleur
multifonctions avec NMC intégré
Modbus TCP/IP, SNMP, Email,
Modbus RS-485 (optionnel) Un
emplacement vide NMC SmartSlot™

Tension d’entrée 380 V / 400 V / 415 V +20 % /-15 %, 3PH + N + T Caractéristiques physiques

Connexion d’entrée Alimentation commune ou séparée 1250 KW extensible 1970 mm x 5000 mm x 900 mm
à 1500 KW

Fréquence 50Hz nominale (40 – 70 Hz) 1500 KW 1970 mm x 5600 mm x 900 mm
(H x L x P),
2 670 kg (5 885 lb)

Facteur de puissance d’entrée >0,99 Bypass de maintenance 1970 mm x 950 mm x 900 mm
(H x L x P)
280 kg

THDI <3 % à 100 % de charge Conformité

Rampe de démarrage 1 à 40 s (configurable) Sécurité CE IEC 62040-1

Caractéristiques de sortie CEM/EMI/RFI IEC 62040-2

Type d’onduleur Concept exclusif 4 levels inverter pour améliorer Sismique IBC Niveau 1
le rendement et la durée de vie des composants

Tension de sortie phase-phase 380 V / 400 V / 415 V 3PH + N + T Performance IEC 62040-3
VFI -SS -111

Facteur de puissance de la charge 0.7 inductif at 0.5 capacitif sans déclassement Marquages CE

Régulation de la tension de sortie +/- 1 % Transports IEC 60721-4-2
niveau 2M2

Régulation de la fréquence de sortie 50 Hz +/- 0,1 % Caractéristiques environnementales

Surcharge en fonctionnement 150 % pendant 60 s à 40°C Température de 0 °C à 40 °C
normal. fonctionnement (32 °F à 104 °F)

Surcharge en fonctionnement 110 % en continu à 40°C Température -15 °C à 40 °C (5 °F à 104 °F)
bypass de stockage pour les systèmes avec batteries
-25 °C à 55 °C (-13 °F à 131 °F)
pour les systèmes sans batteries

Facteur de puissance de sortie 1 KVA = 1 KW Humidité relative 0 – 95%
sans condensation

Distorsion de la tension (THD) < 2 % à 100 % de charge linéaire ; Altitude Fonctionnement : 1 000 m
< 3 % à 100 % de charge non linéaire (3 300 ft) ;
Stockage : 0 à 15 000 m
(0 à 50 000 ft)

Caractéristiques de batterie Efficacité

Tension nominale du bus DC 480 VDC Mode double conversion Jusqu’à 96,3 %

Type de batterie VRLA, Ni-Cd, Li-Ion, Flywheel Mode ECOnversionTM Jusqu’à 99 %

Mode ECO Jusqu’à 99 %
