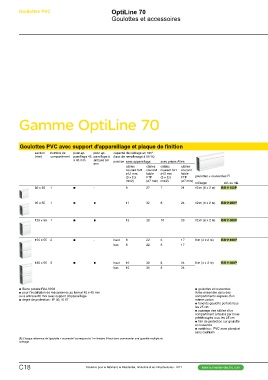

Page 254 - catalogue général SE 2017 (web flip book)

Goulottes PVC OptiLine 70
Goulottes et accessoires

Gamme OptiLine 70

Goulottes PVC avec support d'appareillage et plaque de finition

section nombre de pour ap- pour ap- capacité de câblage en mm²
(mm) compartiment pareillage 45 pareillage à (taux de remplissage à 50 %)
80 x 55 1 x 45 mm entraxe 60
mm position sans appareillage avec prises Altira

câbles câbles câbles câbles
courant fort courant courant fort courant
ø12 mm faible ø12 mm faible
(3 x 2,5 FTP (3 x 2,5 FTP goulottes + couvercles (1)
mm2) (ø7 mm) mm2)
(ø7 mm) colisage réf. au mL

b- 9 27 7 21 12 m (6 x 2 m) ISM11100P

95 x 55 1 bb 11 32 8 24 12 m (6 x 2 m) ISM11200P

120 x 55 1 bb 13 38 10 29 12 m (6 x 2 m) ISM11300P

155 x 55 2 b- haut 8 22 6 17 8 m (4 x 2 m) ISM11400P
185 x 55 2 bas 8 22 6 17

b b haut 10 30 8 24 8 m (4 x 2 m) ISM11500P

bas 10 30 8 24

@@Blanc polaire RAL 9003 @@goulottes et couvercles
@@pour l'installation de mécanismes au format 45 x 45 mm livrés ensemble dans des
ou à entraxe 60 mm avec support d'appareillage compartiments séparés d'un
@@degré de protection : IP 40, IK 07 même carton
(1) Chaque référence de "goulotte + couvercle" correspond à 1 m linéaire. Il faut donc commander une quantité multiple du @@fond de goulotte perforé tous
colisage. les 25 cm
@@passage des câbles d'un
compartiment à l'autre par trous
prédécoupés tous les 25 cm
@@film de protection sur goulotte
et couvercle
@@matériau : PVC sans plomb et
sans cadnium
