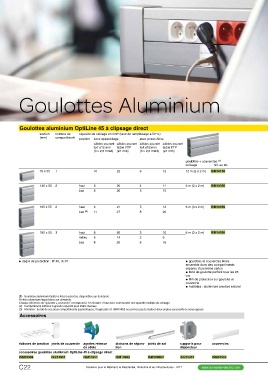

Page 258 - catalogue général SE 2017 (web flip book)

Goulottes Aluminium

Goulottes aluminium OptiLine 45 à clipsage direct
section nombre de capacité de câblage en mm² (taux de remplissage à 50 %)
(mm) compartiment position sans appareillage
avec prises Altira

câbles courant câbles courant câbles courant câbles courant
fort ø12 mm faible FTP fort ø12 mm faible FTP
(3 x 2,5 mm2) (ø7 mm) (3 x 2,5 mm2) (ø7 mm)

goulottes + couvercles (1)
colisage réf. au mL

75 x 55 1 10 22 6 12 12 m (6 x 2 m) ISM10150

140 x 55 2 haut 8 20 4 11 6 m (3 x 2 m) ISM10350
bas 8 20 5 15

165 x 55 2 haut 9 21 5 13 6 m (3 x 2 m) ISM10450
20
bas (2) 11 27 8

185 x 55 3 haut 8 20 3 10 6 m (3 x 2 m) ISM10550
milieu 6 14 2 6
bas 8 20 5 16

@@degré de protection : IP 40, IK 07 @@goulottes et couvercles livrés
ensemble dans des compartiments
séparés d'un même carton
@@fond de goulotte perforé tous les 25
cm
@@film de protection sur goulotte et
couvercle
@@matériau : aluminium anodisé naturel

(1) Goulottes aluminium OptiLine 45 pré-percées, disponibles sur demande.
Finition aluminium laqué blanc sur demande.
Chaque référence de "goulotte + couvercle" correspond à 1 m linéaire. Il faut donc commander une quantité multiple du colisage.
(2) Compartiment inférieur à grande capacité pour câble réseaux.
(3) Attention : du fait de ses deux compartiments asymétriques, l'angle plat réf. ISM10453 ne permet pas de réaliser deux angles successifs de sens opposé.

Accessoires

éclisses de jonction joints de couvercle agrafes retenue cloisons de sépara- joints de sol supports pour couvercles
de câble tion ISM10905P disjoncteur ISM10950
ISM10902 ISM10957
accessoires goulottes aluminium OptiLine 45 à clipsage direct

ISM10904 ISM10951 ISM10901
