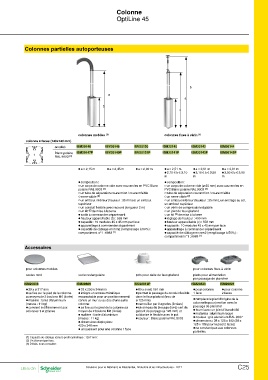

P. 261
Colonne
OptiLine 45
Colonnes partielles autoporteuses
a b
b a
c
colonnes mobiles (1) colonnes fixes à vérin (1)
colonne 4 faces (149x140 mm)
anodisé ISM20146 ISM20148 ISM20150 ISM20140 ISM20142 ISM20144
ISM20147P ISM20149P ISM20151P ISM20141P ISM20143P ISM20145P
1 Blanc polaire
RAL 9003 (3)
@@a = 2,15 m @@a = 2,45 m @@a = 2,90 m @@a = 2,51 m @@a = 2,91 m @@a = 3,31 m
@@2,70 y b y 3,10 @@3,10 y b y 3,50 @@3,50 y b y 3,90
m m m
@@composition : @@composition :
__un corps de colonne vide avec couvercles en PVC Blanc __un corps de colonne vide (ø 65 mm) avec couvercles en
polaire RAL 9003 (2) PVC Blanc polaire RAL 9003 (2)
__un tube de séparation courant fort / courant faible __tube de séparation courant fort / courant faible
__serre-câble (2) __un serre-câble (2)
__un embout inférieur (hauteur : 35 mm) et un embout __un embout inférieur (hauteur : 35 mm), un ancrage au sol,
supérieur un embout supérieur
__un conduit flexible avec raccord (longueur 2 m) __un vérin de compression réglable
__un kit (2) de mise à la terre __un joint de faux-plafond
@@socle à commander séparément __un kit (3) de mise à la terre
@@hauteur appareillable (b) : 558 mm @@réglage de hauteur : 400 mm
@@capacité : 10 modules 45 x 45 mm par face @@hauteur appareillable (c) : 558 mm
@@appareillage à commander séparément @@capacité : 10 modules 45 x 45 mm par face
@@capacité de câblage en mm2 (remplissage à 50%) : @@appareillage à commander séparément
compartiment n°1 : 6983 (1) @@capacité de câblage en mm2 (remplissage à 50%) :
compartiment n°1 : 6983 (1)
Accessoires
pour colonnes mobiles pour colonnes fixes à vérin
socles rond socle restangulaire pots pour dalle de faux-plafond pieds pour alimentation
par passage de plancher
ISM20808 ISM20809 ISM20812P ISM20820 ISM20821
@@29 x ø 317 mm @@33 x 250 x 346 mm
@@se fixe sur le pied de la colonne @@intègre un arceau métallique @@89 x ø ext. 161 mm @@pour colonne @@pour colonne
au moyen de 2 boulons M6 (livrés) escamotable pour un positionnement @@permet le passage du conduit flexible 1 face 2 faces
@@matière : fonte d'aluminium contre un mur ou au dos d'une autre dans le faux-plafond (trou de
(masse : 11 kg) colonne ø 125 mm) @@remplace le pied d'origine de la
@@convient indifféremment aux @@se fixe sur le pied de la colonne au @@verrouiller par 3 agrafes (livrées) colonnette pour jonction avec le
colonnes 1 et 2 faces moyen de 2 boulons M6 (livrés) @@un anneau de blocage (livré) sert de passage de plancher
@@matière : fonte d'aluminium gabarit de perçage (ø 125 mm) et @@fourni avec un joint d’étanchéité
(masse : 11 kg) solidarise le flexible avec le pot @@matériau : aluminium laqué
@@dimensions déployées : @@couleur : Blanc polaire RAL 9003 @@couleur : gris aluminium RAL 9007
420 x 346 mm @@dimensions : 38 x 125 x 102 (38 x
@@uniquement pour une colonne 1 face 125 x 156 pour le pied 2 faces)
@@ne convient pas aux colonnes
partielles
(1) Capacité de câblage dans le profil cylindrique : 1267 mm2.
(2) Un élément par face.
(3) Délais, nous consulter.
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 C25
