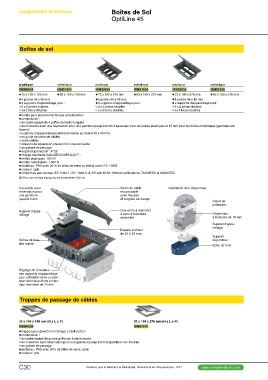

Page 266 - catalogue général SE 2017 (web flip book)

Equipements de bureaux Boîtes de Sol
OptiLine 45
Boîtes de sol

plastique métallique plastique métallique plastique métallique

ISM50624 ISM51624 ISM50636 ISM51636 ISM50638 ISM51638

@@72 x 199 x 199 mm @@83 x 199 x 199 mm @@72 x 199 x 276 mm @@83 x 199 x 276 mm @@72 x 199 x 276 mm @@83 x 199 x 276 mm

@@4 postes 45 x 45 mm @@6 postes 45 x 45 mm @@8 postes 45 x 45 mm
@@2 supports d'appareillage pour : @@3 supports d'appareillage pour : @@2 supports d'appareillage pour :
__2 x 2 prises simples __3 x 2 prises simples __4 x 2 prises simples
__ou 2 blocs doubles __ou 3 blocs doubles __ou 4 blocs doubles

@@boîtes pour plancher technique et dalle béton
@@composition :
__un cadre équipé de 4 griffes de fixation rapide
__un couvercle avec une réservation pour une garniture jusqu'à 6 mm d'épaisseur pour les boîtes plastiques et 15 mm pour les boîtes métalliques (garniture non
fournie)
__supports d'appareillage pour mécanismes au format 45 x 45 mm
__un guide de sortie de câbles
__serre-câbles
__cloisons de séparation courant fort / courant faible
__un gabarit de perçage
@@degré de protection : IP 20
@@charge maximale (selon EN 50085-2-2) (1) :
@@boîtes plastiques : 500 N
@@boîtes métalliques : 1000 N
@@matériau : PA6 avec 30 % de billes de verre ou métal, acier, PC + ABS
@@couleur : gris
@@conformes aux normes IEC 1084-1, IEC 1084-2-4, SS 424 10 32: 1989 et certifications 73/23/EEC et 93/68/EEC

(1) Pour une surface d'appui au sol de diamètre 130 mm.

Couvercle avec Sortie de câble Installation d'un disjoncteur
réservation pour escamotable
une garniture avec mousse Capot de
jusqu'à 6 mm et poignée de levage protection
Support d'appa- Couvercle à charnière Disjoncteur
reillage à sens d'ouverture 2 modules de 18 mm
réversible Support d'appa-
Griffes de fixa- Espace intérieur reillage
tion rapide de 22 à 52 mm Support
disjoncteur
Boîte de fond

Réglage de la hauteur
des supports d'appareillage
pour utilisation dans un plan-
cher technique d'une profon-
deur minimum de 70 mm

Trappes de passage de câbles

33 x 199 x 199 mm (H x L x P) 33 x 199 x 276 mm (H x L x P)

ISM50520 ISM50530

@@trappes pour plancher technique et dalle béton
@@composition :
__un cadre équipé de quatre griffes de fixation rapide
__un couvercle avec réservation pour une garniture jusqu'à 6 mm (garniture non fournie)
__un gabarit de perçage
@@matériau : PA6 avec 30% de billes de verre, acier
@@couleur : gris
