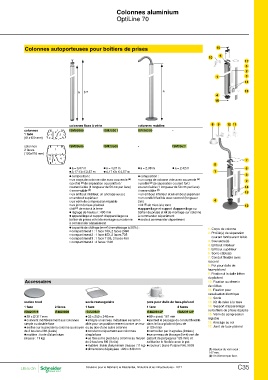

Page 271 - catalogue général SE 2017 (web flip book)

Colonnes aluminium
OptiLine 70

Colonnes autoporteuses pour boîtiers de prises 15
10 5
a b (1) a 17
1 6
2
4 3
16 14

13

colonnes fixes à vérin colonnes mobiles 89 10 11
ISM20520
colonnes 2 ISM20500 ISM20501 -
1 face 13
(61x120 mm)

colonnes 1 ISM20505 ISM20506 - ISM20521
2 faces 23 4
(120x118 mm)

@@a = 3,07 m @@a = 4,07 m @@a = 2,38 m @@a = 2,42 m 7
@@3,17 y b y 3,57 m @@4,17 y b y 4,57 m 5
@@composition : @@composition :
__un corps de colonne vide avec couvercle (2) __un corps de colonne vide avec couvercle (2) 6
__profilé (2) de séparation courant fort / __profilé (2) de séparation courant fort / 1
courant faible (1 longueur de 50 cm par face) courant faible (1 longueur de 50 cm par face)
__serre-câble (2) __serre-câble (2) 3
__un embout inférieur, un ancrage au sol, __un embout inférieur et un embout supérieur
un embout supérieur __un conduit flexible avec raccord (longueur 2
__un vérin de compression réglable 2 m)
__un joint de faux-plafond __kit (2) de mise à la terre 14
__kit (2) de mise à la terre @@appareillage et support d'appareillage ou 13
@@réglage de hauteur : 400 mm boîtier de prises et kit de montage sur colonne
@@appareillage et support d'appareillage ou à commander séparément 4
boîtier de prises et kit de montage sur colonne @@socle à commander séparément 12
à commander séparément
@@capacité de câblage (mm²) (remplissage à 50%) : 1. Corps de colonne
__compartiment 1 : 1 face 709, 2 faces 2490 2. P rofilé(s) de séparation
__compartiment 2 : 1 face 452, 2 faces 735
__compartiment 3 : 1 face 1103, 2 faces 450 courant fort/courant faible
__compartiment 4 : 2 faces 1126 3. Couvercle(s)
4. Embout inférieur
Accessoires 5. Embout supérieur
6. Serre-câble(s)
socles rond socle restangulaire pots pour dalle de faux-plafond 7. Conduit flexible avec
raccord
1 face 2 faces 1 face 1 face 2 faces 8. Pot pour dalle de
faux-plafond
ISM20808 ISM20808 ISM20809 ISM20812P ISM20812P 9. Fixation à la dalle béton
du plafond
@@29 x Ø 317 mm @@33 x 250 x 346 mm @@89 x ø ext. 161 mm 10. Fixation au chemin
@@convient indifféremment aux colonnes @@intègre un arceau métallique escamot- @@permet le passage du conduit flexible de câbles
simple ou double face able pour un positionnement contre un mur dans le faux-plafond (trou de 11. Fixation pour
@@se fixe sur le pied de la colonne au moyen ou au dos d'une autre colonne ø 125 mm) canalisation électrique
de 2 boulons M6 (livrés) @@convient uniquement aux colonnes @@verrouiller par 3 agrafes (livrées) 12. Socle
@@matière : fonte d'aluminium simple face @@un anneau de blocage (livré) sert de 13. Kit de mise à la terre
(masse : 11 kg) @@se fixe sur le pied de la colonne au moyen gabarit de perçage (ø 125 mm) et 14. Support d'appareillage
de 2 boulons M6 (livrés) solidarise le flexible avec le pot ou boîtiers de prises équipés
@@matière : fonte d'aluminium (masse : 11 kg) @@couleur : blanc Polaire RAL 9003 15. Vérin de compression
@@dimensions déployées : 420 x 346 mm réglable
16. Ancrage au sol
17. Joint de faux-plafond

(1) Hauteur du vérin seul :
167 mm.
(2) Un élément par face.
