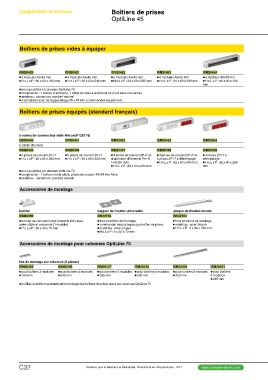

Page 268 - catalogue général SE 2017 (web flip book)

Equipements de bureaux Boîtiers de prises
OptiLine 45

Boîtiers de prises vides à équiper

ISM20420 ISM20421 ISM20422 ISM20423 ISM20424
@@3 modules 45x45 mm @@4 modules 45x45 mm @@5 modules 45x45 mm @@6 modules 45x45 mm @@8 modules 45x45 mm
@@H x L x P : 60 x 60 x 195 mm @@H x L x P : 60 x 60 x 240 mm @@H x L x P : 60 x 60 x 285 mm @@H x L x P : 60 x 60 x 330 mm @@H x L x P : 60 x 60 x 420
mm

@@pour goulottes et colonnes OptiLine 70
@@composition : 1 boîtier, 2 embouts, 1 câble de mise à la terre et vis (livré sans couvercle)
@@matériau : aluminium, anodisé naturel
@@à compléter avec de l'appareillage 45 x 45 mm à commander séparément

Boîtiers de prises équipés (standard français)

à connecter (connecteur mâle Wieland® GST18)

ISM20430 ISM20431 ISM20432 ISM20433 ISM20434

à câbler (bornier) ISM20438 ISM20439
@@3 prises de courant 2P+T et @@4 prises 2P+T à
ISM20435 ISM20436 ISM20437 3 prises 2P+T à détrompage détrompage
@@H x L x P : 62 x 60 x 465 mm @@H x L x P : 62 x 60 x 285
@@4 prises de courant 2P+T @@5 prises de courant 2P+T @@4 prises de courant 2P+T et mm
@@H x L x P : 62 x 60 x 285 mm @@H x L x P : 62 x 60 x 330 mm disjoncteur différentiel Ph+N
16 A (30 mA)
@@H x L x P : 88 x 60 x 420 mm

@@pour goulottes et colonnes OptiLine 70
@@composition : 1 boîtier monté câblé, prises de courant 45x45 mm Altira
@@matériau : aluminium, anodisé naturel

Accessoires de montage

bornier support de fixation universelle plaque de fixation murale

ISM20450 INS40702 INS40700
@@bornier de connexion des courants forts avec @@trois positions de montage @@trois positions de montage
serre-câble et couvercle (1 module) @@commander deux plaques par boîtier de prises @@matériau : acier zingué
@@H x L x P : 30 x 40 x 75 mm @@matériau : acier zingué @@H x L x P : 5 x 30 x 195 mm
@@H x L x P : 5 x 30 x 70 mm

Accessoires de montage pour colonnes OptiLine 70

kits de montage sur colonnes (2 pièces)

ISM20425 ISM20426 ISM20427 ISM20428 ISM20429 ISM20451
@@pour boîtiers 3 modules @@pour boîtiers 4 modules @@pour boîtiers 8 modules @@pour boîtiers
@@195 mm @@240 mm @@pour boîtiers 5 modules @@pour boîtiers 6 modules @@420 mm 9 modules
@@285 mm @@330 mm @@465 mm

@@profilés aluminium permettant le montage des boîtiers de prises dans les colonnes OptiLine 70

C32 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
