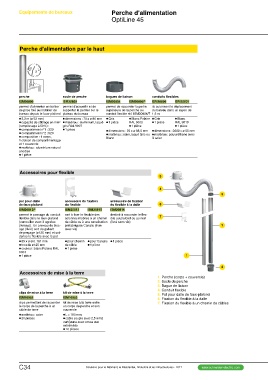

Page 270 - catalogue général SE 2017 (web flip book)

Equipements de bureaux Perche d'alimentation
OptiLine 45

Perche d'alimentation par le haut

1
2

perche socle de perche bagues de liaison conduits flexibles

ISM20800 ISM20802 ISM20804 ISM20805P ISM20806 ISM20807

permet d'alimenter un boîtier permet d'accueillir et de permet de raccorder la partie ils autorisent le déplacement
de prise fixé au mobilier de supporter la perche sur le supérieure de la perche au du bureau dans un rayon de
bureau depuis le faux-plafond plateau du bureau conduit flexible réf. ISM20806/7 1,5 m

@@3,2 m (ø 52 mm) @@dimensions : 70 x ø 80 mm @@Gris @@Blanc Polaire @@Gris @@Blanc
@@capacité de câblage en mm² @@matériau : aluminium, laqué @@1 pièce RAL 9003 @@1 pièce RAL 9010
(remplissage à 50%) : gris RAL 9007 @@1 pièce @@1 pièce
@@compartiment n°1 : 320 @@1 pièce
@@compartiment n°2 : 523 @@dimensions : 25 x ø 58,5 mm @@dimensions : 2000 x ø 55 mm
@@composition : 1 corps, @@matériau : acier, laqué Gris ou @@matériau : polyuréthane avec
Blanc fil acier
1 cloison de compartimentage
et 1 couvercle
@@matériau : aluminium naturel
anodisé
@@1 pièce

Accessoires pour flexible 5

pot pour dalle accessoire de fixation accessoire de fixation 4
de faux-plafond du flexible du flexible à la dalle 3
ISM20816
ISM20812P ISM20813 ISM20815 destiné à raccorder le flex- 6
ible au plafond ou au mur 7
permet le passage du conduit sert à fixer le flexible des (livré sans vis)
flexible dans le faux‑plafond colonnes mobiles à un chemin 1
(verrouiller avec 3 agrafes de câble ou à une canalisation
(livrées)). Un anneau de bloc- préfabriquée Canalis (livré 1
age (livré) sert de gabarit avec vis) 2
de perçage (ø125 mm) et soli-
darise le flexible avec le pot @@pour chemin @@pour Canalis @@1 pièce 1. Perche (corps + couvercle)
@@89 x ø ext. 161 mm de câble @@1 pièce 2. Socle de perche
@@trou de ø125 mm @@1 pièce 3. Bague de liaison
@@couleur : blanc Polaire RAL 4. Conduit flexible
9003 5. Pot pour dalle de faux-plafond
@@1 pièce 6. Fixation du flexible à la dalle
7. Fixation du flexible à un chemin de câbles
Accessoires de mise à la terre

clips de mise à la terre kit de mise à la terre

ISM10952 ISM10953

clips permettant de raccorder kit de mise à la terre entre
le corps de la perche à un un corps de perche et son
câble de terre couvercle
@@matériau : acier @@L = 150 mm
@@20 pièces @@câble souple avec 2,5 mm2
vert/jaune avec cosse aux
extrémités
@@10 pièces

C34 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
