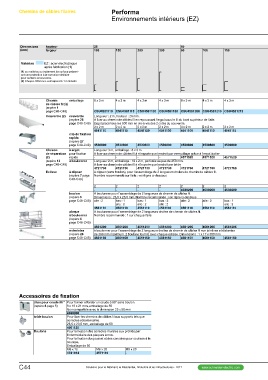

P. 280
Chemins de câbles filaires Performa
Environnements intérieurs (EZ)
Dimensions hauteur 25 60 100 150
(mm) largeur 100 150 200 300 60
Matériau EZ : acier électrozingué
après fabrication (1)
(1) ou matériau ou traitement de surface présent-
ant une protection à la corrosion similaire
pour certains accessoires
(2) Chaque référence correspond à 1 m linéaire
Chemin emballage 8x3m 4x3m 4x3m 4x3m 8x3m 4x3m 4x3m
CSU4581215
de câbles fil (2)
2x2m
(repère 1 CSU4581110 CSU4581115 CSU4581120 CSU4581130 CSU4581206 CSU4581210 4541115
page C48-C49) 4530800
4571520
Couvercle (2) couvercle Longueur : 2 m, hauteur : 20 mm. 4721760
(repère 28
page C48-C49) A fixer au chemin de câbles fil en repoussant l’ergot sous le fil du bord supérieur de l’aile.
Ergot placé tous les 500 mm en vis-à-vis des 2 cotés du couvercle.
2x2m 2x2m 2x2m 2x2m 4x2m 2x2m
clip de fixation 4541110 4541115 4541120 4541130 4541106 4541110
rapide
(repère 27 4530800 4530800 4530800 4530800 4530800 4530800
page C48-C49)
Cloison à ergot Longueur 3 m, emballage : 8 x 3 m.
de séparation pour fixation A fixer au chemin de câbles fil à n’importe quel endroit par verrouillage grâce à l’ergot à plier
(2) rapide - - - - 4571520 4571520
(repère 13 à boulonner Longueur 2 m, emballage : 10 x 2 m, perforée au pas de 250 mm.
page C48-C49) A fixer au chemin de câbles fil à n’importe quel endroit par bride
4721730 4721730 4721730 4721730 4721760 4721760
Eclisse à clipser A clipser (sans boulon), pour l’assemblage de 2 longueurs droites de chemin de câbles fil.
(repère 7 page
C48-C49) Nombre recommandé sur l'aile : voir ligne ci-dessous
222222 2
4530200
- - - - 4530200 4530200
bas : 1
boulon A boulonner pour l’assemblage de 2 longueurs de chemin de câbles fil. aile : 2
(repère 5 4561110
page C48-C49) Dimensions : 23,5 x 23,5 mm. Nombre recommandé : voir ligne ci-dessous
plaque aile : 2 bas : 1 bas : 1 bas : 2 aile : 2 aile : 2
à boulonner
(repère 6 aile : 2 aile : 2 aile : 2
page C48-C49)
4561110 4561110 4561110 4561110 4561110 4561110
entretoise A boulonner pour l’assemblage de 2 longueurs droites de chemin de câbles fil.
(repère 26
page C48-C49) Nombre recommandé : 1 sur chaque l'aile
4561200 4561200 4561200 4561200 4561205 4561205 4561205
à boulonner pour l’assemblage de 2 longueurs droites de chemin de câbles fil non jointives et distantes
de 300 mm maximum. 2 boulons fournis avec chaque éclisse. Dimensions : 1 x 17 x 300 mm
4561150 4561150 4561150 4561150 4561150 4561150 4561150
Accessoires de fixation
clips pour coude 90 ° Pour former et brider un coude à 90° sans boulon.
(repère 8 page 8) 6 x 18 x 21 mm, emballage de 50
Non compatible avec la dimension 25 x 50 mm
4530900
bride boulon Pour fixer les chemins de câbles fil aux supports tels que
consoles et balancelles.
23,5 x 23,5 mm, emballage de 50
Boulons 4561120
Pour la fixation des consoles murales aux profilés par
l’intermédiaire des plaques écrou.
Pour la fixation du gousset et des consoles pour coulisse à la
coulisse.
Emballage de 50
M6 x 12 M6 x 20 M8 x 20
4721912 4571110 -
C44 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
