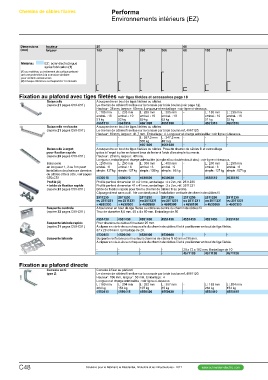

P. 284
Chemins de câbles filaires Performa
Environnements intérieurs (EZ)
Dimensions hauteur 25 60 100 150
(mm) largeur 100 150 200 300 60
Matériau EZ : acier électrozingué
après fabrication (1)
(1) ou matériau ou traitement de surface présent-
ant une protection à la corrosion similaire
pour certains accessoires
(2) Chaque référence correspond à 1 m linéaire
Fixation au plafond avec tiges filetées voir tiges filetées et accessoires page 18
Balancelle A suspendre en bout de tiges filetées ou câbles.
(repère 21 pages C50-C51) Le chemin de câbles fil se fixe sur la console par bride boulon (voir page 12).
Hauteur : 38 mm, largeur : 50 mm. Longueur et emballage : voir ligne ci-dessous.
L : 185 mm L : 235 mm L : 285 mm L : 385 mm - L : 185 mm L : 235 mm
embal. : 10 embal. : 10 embal. : 10 embal. : 10 embal. : 10 embal. : 10
51 kg 52 kg 59 kg 62 kg 51 kg 52 kg
4551310 4551315 4551320 4551330 - 4551310 4551315
Balancelle renforcée A suspendre en bout de tiges filetées ou câbles.
(repère 21 pages C50-C51) Le chemin de câbles fil se fixe sur la console par bride boulon ref. 4561120.
Hauteur : 60 mm, largeur : 41,7 mm. Emballage : 4. Longueur et charge admissible : voir ligne ci-dessous.
- - L : 267,5 mm L : 347,5 mm - - -
505 kg 481 kg
- - 4551620 4551630 - - -
Balancelle à ergot A suspendre en bout de tiges filetées ou câbles. Pose du chemin de câbles fil et verrouillage
pour fixation rapide grâce à l’ergot à plier en faisant bras de levier à l’aide d’un simple tournevis.
(repère 29 pages C50-C51) Hauteur : 20 mm, largeur : 40 mm.
Longueur, emballage et charge admissible (simple et/ou double dos à dos) : voir ligne ci-dessous.
Balancelle L : 250 mm L : 250 mm L : 300 mm L : 400 mm - L : 250 mm L : 250 mm
en longueur 1, 2 ou 3 m pour embal. : 6 embal. : 6 embal. : 6 embal. : 6 embal. : 6 embal. : 6
installation de plusieurs chemins simple : 127 kg simple : 127 kg simple : 138 kg simple : 98 kg simple : 127 kg simple : 127 kg
de câbles côte à côte, voir pages
C50-C51 4530510 4530510 4530520 4530530 - 4530510 4530510
Profilé (2) Profilé perforé dimension 41 x 21 mm, emballage : 4 x 2 m, réf. 2511230
+ b ride de fixation rapide Profilé perforé dimension 41 x 41 mm, emballage : 2 x 2 m, réf. 2511231
(repère 23 pages C50-C51) Bride de fixation rapide pour fixer le chemin de câbles fil au profilé.
Clipsage direct sans outil. Ne convient pas à l’installation verticale de chemin de câbles fil.
2511230 2511230 2511230 2511230 2511230 2511230 2511230
ou 2511231 ou 2511231 ou 2511231 ou 2511231 ou 2511231 ou 2511231 ou 2511231
+ 4530300 + 4530300 + 4530300 + 4530300 + 4530100 + 4530300 + 4530300
Suspente centrale A boulonner en bout de tige filetée ou câble au centre du chemin de câbles fil.
(repère 32 pages C50-C51)
Trou de diamètre 8,5 mm. 40 x 4 x 60 mm. Emballage de 30
Suspente latérale rapide 4551430 4551430 4551430 4551430 4551430 4551430 4551430
(repère 31 pages C50-C51) Pour chemins de câbles fil hauteur 25 mm.
Suspente latérale A clipser en vis-à-vis sur chaque aile du chemin de câbles fil et à positionner en bout de tige filetée.
37 x 29 x 54 mm. Emballage de 20.
4530400 4530400 4530400 4530400 - - -
Suspente renforcée pour hauteurs chemins de câbles fil 60 mm et 95 mm.
A clipser en vis-à-vis sur chaque aile du chemin de câbles fil et à positionner en bout de tige filetée.
- - - - 20 x 72 x 182 mm. Emballage de 10
- - - - 4571120 4571120 4571120
Fixation au plafond directe Console à fixer au plafond.
Console en C
type Ω Le chemin de câbles fil se fixe sur la console par bride boulon ref. 4561120.
Hauteur : 196 mm, largeur : 50 mm. Emballage : 4
Longueur et charge admissible : voir ligne ci-dessous
L : 153 mm L : 204 mm L : 252 mm L : 357 mm - L : 153 mm L : 204 mm
264 kg 154 kg
264 kg 154 kg 107 kg 85 kg 4550410 4550415
4550410 4550415 4550420 4550430 -
C48 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
