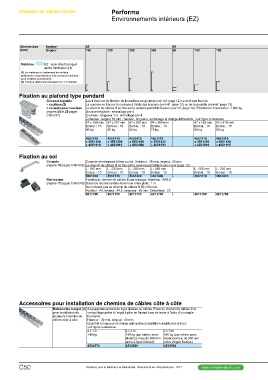

P. 286
Chemins de câbles filaires Performa
Environnements intérieurs (EZ)
Dimensions hauteur 25 60 100 150
(mm) largeur 100 150 200 300 60
Matériau EZ : acier électrozingué
après fabrication (1)
(1) ou matériau ou traitement de surface
présentant une protection à la corrosion similaire
pour certains accessoires
(2) Chaque référence correspond à 1 m linéaire
Fixation au plafond type pendard
Gousset réglable Les 4 boulons de fixation de la coulisse au gousset (voir réf. page 12) ne sont pas fournis.
+ coulisse (2) La console se fixe sur la coulisse à l’aide des boulons (voir réf. page 12) ou de la goupille (voir réf. page 13).
+ c onsole pour coulisse Le chemin de câbles fil se fixe sur la console par bride boulon (voir réf. page 12). Résistance à la traction : 1000 kg
(repère 24 et 25 pages Gousset réglable : emballage par 4
C50-C51) Coulisse : longueur 1 m, emballage par 4.
Consoles : largeur 50 mm - hauteur, longueur, emballage et charge admissible : voir ligne ci-dessous
87 x 160 mm 87 x 210 mm 87 x 260 mm 94 x 360 mm - 87 x 160 mm 87 x 210 mm
Embal. : 10 Embal. : 10 Embal. : 10 Embal. : 10 Embal. : 10 Embal. : 10
90 kg 85 kg 80 kg 70 kg 90 kg 85 kg
4551410 4551410 4551410 4551410 - 4551410 4551410
+ 4551420 + 4551420 + 4551420 + 4551420 + 4551420 + 4551420
+ 4551910 + 4551915 + 4551920 + 4551930 + 4551910 + 4551915
Fixation au sol Console de rehausse à fixer au sol . Hauteur : 38 mm, largeur : 50 mm
Console
(repère 18 pages C48-C49) Le chemin de câbles fil se fixe sur la console par bride boulon (voir page 12).
L : 185 mm L : 235 mm L : 285 mm L : 385 mm - L : 185 mm L : 235 mm
Embal. : 10 Embal. : 10
Embal. : 10 Embal. : 10 Embal. : 10 Embal. : 10 4551310 4551315
4551310 4551315 4551320 4551330 - 4571700 4571700
Plot isolant Fixation du chemin de câbles fil par clipsage. Matériau : PA6.6
(repère 17 pages C48-C49) Distance recommandée maximum entre plots : 1 m.
Ne convient pas au chemin de câbles fil 60 x 60 mm.
Hauteur : 45, largeur : 44,5, longueur : 85 mm. Emballage : 20
4571700 4571700 4571700 4571700 -
Accessoires pour installation de chemins de câbles côte à côte
Balancelles à ergot (2) A suspendre en bout de tiges filetées ou câbles. Pose du chemin de câbles fil et
pour installation de verrouillage grâce à l’ergot à plier en faisant bras de levier à l’aide d’un simple
plusieurs chemins de tournevis.
câbles côte à côte Hauteur : 20 mm, largeur : 40 mm.
Quantité x longueur et charge admissible (installation double dos à dos) :
voir ligne ci-dessous.
2x1m 2x2m 2x3m
140 kg 140 kg (par mètre, avec 140 kg (par mètre, avec
distance maxi de 950 mm distance maxi de 950 mm
entre 2 tiges filetées) entre 2 tiges filetées)
4530570 4530580 4530590
C50 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
