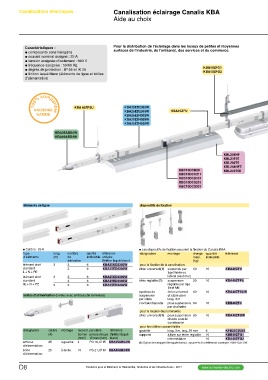

Page 306 - catalogue général SE 2017 (web flip book)

Canalisations électriques Canalisation éclairage Canalis KBA
Aide au choix

Caractéristiques : Pour la distribution de l’éclairage dans les locaux de petites et moyennes
@ composants sans halogène surfaces de l’industrie, de l’artisanat, des services et du commerce.
@ courant nominal assigné : 25 A
@ tension assignée d’isolement : 660 V KBB40ZFG1
@ fréquence assignée : 50/60 Hz KBA40ZFG2
@ degrés de protection : IP 55 et IK 06
@ finition laqué blanc (éléments de ligne et boîtes
d'alimentation)

KBA 40ZFSU KBA25ED2302W KBA40ZFU
KBA25ABG4W KBA25ED2303W
KBA40ABD4W KBA25ED4302W
KBA25ED4303W
éléments de ligne KBA25ED4202W

KBC10DCB20 KBL258HF
KBC10DCC211 KBL249T5
KBC10DCS101 KBL280T5
KBC10DCS201 KBL258HFE
KBC10DCS301 KBL249T5E

dispositifs de fixation

@ Calibre : 25 A. @ Les dispositifs de fixation assurent la fixation du Canalis KBA.
type
d’éléments long. nombre qantité référence désignation montage charge quantité référence
(m) de indivisible unitaire maxi. indivisible
élément droit 3 dérivation (kg)
standard 2 (finition laqué blanc)
L + N + PE 3 3 6 KBA25ED2302W pour la fixation de la canalisation
élément droit 2 6 KBA25ED2303W
standard étrier universel (1) suspendu par 60 10 KBA40ZFU
3L + N + PE tige filetée ou
2 6 KBA25ED4302W latéral (sauf mur)
3 6 KBA25ED4303W
2 6 KBA25ED4202W étrier réglable (1) suspension 50 10 KBA40ZFPU
réglable par tige
fileté M6

boîtes d’alimentation (livrées avec embouts de fermeture) système de étrier universel 60 10 KBA40ZFSUW
suspension et câble acier
par câble long. 3 m

crochet/chaînette pour suspension 60 10 KBB40ZFC
par chaînette

pour la fixation des luminaires

étrier universel (1) pour suspension 60 10 KBA40ZFUW
directe sous la
canalisation

désignation calibre montage raccord. par câble référence pour les câbles courant faible
(A) à gauche
embout bornes presse étoupe (finition laqué goulotte long. 3 m, larg. 25 mm 6 KFB25CD253
d’alimentation 25
boîte (mm2) Ø maxi (mm) blanc) supports à fixer sur étrier réglable 10 KBB40ZFG1
d’alimentation
4 PG 16, Ø 15 KBA25ABG4W intermédiaire 10 KBA40ZFG2

(1) Option (enveloppe tôle laquée blanc) : ajouter W à la référence. Exemple : KBA 40ZFUW.

25 à droite 10 PG 21, Ø 19 KBA40ABD4W

D8 Solutions pour le Bâtiment, le Résidentiel, l'Industrie et les Infrastructures - 2017 www.schneider-electric.com
