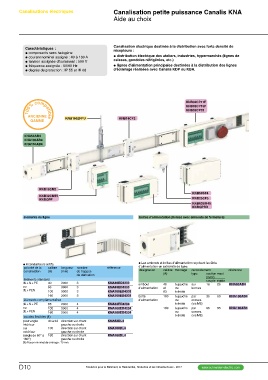

Page 308 - catalogue général SE 2017 (web flip book)

Canalisations électriques Canalisation petite puissance Canalis KNA
Aide au choix
Caractéristiques :
@ composants sans halogène Canalisation électrique destinée à la distribution avec forte densité de
@ courant nominal assigné : 40 à 160 A récepteurs :
@ tension assignée d’isolement : 500 V @ distribution électrique des ateliers, industries, hypermarchés (lignes de
@ fréquence assignée : 50/60 Hz caisses, gondoles réfrigérées, etc.)
@ degrés de protection : IP 55 et IK 08 @ lignes d'alimentation principales destinées à la distribution des lignes
d'éclairage réalisées avec Canalis KDP ou KBA.

KNB32CP11F
KNB32CP15F
KNB32CP35

KNB160ZFPU KNB16CF2

KNA63AB4
KNA100AB4
KNA160AB4

KNB16CM2 KNB50SF4
KNB32CM55 KNB25CF5
KNBQPF KNB63SM48
KNBQPRD
éléments de ligne
boîtes d’alimentation (livrées avec embouts de fermeture)

@ 4 conducteurs actifs. @ Les embouts et boîtes d’alimentation reçoivent le câble
polarité de la calibre d’alimentation en extrémité de ligne.
canalisation (A) longueur nombre référence désignation calibre montage raccordement référence
(mm) de trappes (A) type section maxi. KNA63AB4
de dérivation KNA40ED4303 KNA100AB4
KNA63ED4303 (mm2) KNA160AB4
éléments standard KNA100ED4303 souple rigide
3L + N + PE 40 3000 3 KNA160ED4303
ou 3000 3 embout 40 à gauche sur 16 25
3L + PEN 63 3000 3 KNA63ED4204 d’alimentation et ou bornes
100 KNA100ED4204 63 à droite
KNA160ED4204
160 3000 3 boîte 100 à gauche par 35 50
KNA63DL4
éléments complémentaires KNA100DL4 d’alimentation ou cosses
KNA160DL4 à droite (vis M8)
3L + N + PE 63 2000 4
ou 100 2000 4 160 à gauche par 95 95
3L + PEN 160 2000 4 ou cosses

coudes flexibles (1) à droite (vis M8)

pour angle 40 à 63 direction sur chant
intérieur gauche ou droite
ou 100 direction sur chant
extérieur gauche ou droite
(angle de 80° à 160 direction sur chant
180°) gauche ou droite
(1) Rayon minimal de cintrage : 70 mm.
