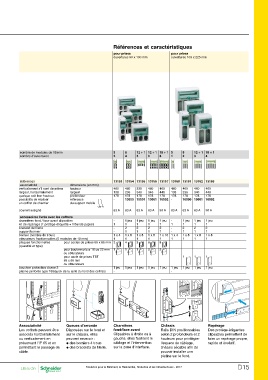

Références et caractéristiques

pour prises pour prises
ouvertures 90 x 100 mm ouvertures 103 x 225 mm

nombre de modules de 18 mm 5 8 12 + 1 12 + 1 18 + 1 5 8 12 + 1 18 + 1
nombre d’ouvertures 2 4 3 6 8 1 2 3 4

références 13153 13154 13155 13156 13157 13160 13161 13162 13163
associativité dimensions (en mm)
verticalement s’il sont de même hauteur 460 460 335 460 460 460 460 460 460
largeur, horizontalement largeur 138 236 340 340 448 138 236 340 448
quelque soit leur hauteur. profondeur 178 178 178 178 178 178 178 178 178
possibilité de réaliser référence - 10500 10501 10501 10502 - 10500 10501 10502
un coffret de chantier du support mobile

courant assigné 63 A 63 A 63 A 63 A 90 A 63 A 63 A 63 A 90 A

accessoires livrés avec les coffrets
charnières fond / face avant clipsables - 1 jeu 1 jeu 1 jeu 1 jeu - 1 jeu 1 jeu 1 jeu
kit de repérage (1 protège-étiquette + 1 bande papier) 1 1 1 1 1 1 1 1 1
bracelet de filerie - 2 2 2 2 - 2 2 2
support bornier - 1 1 1 1 - 1 1 1
bornier (nombre de trous) 1 x 4 1 x 8 1 x 8 1 x 8 1 x 16 1 x 4 1 x 8 1 x 8 1 x 8
obturateurs fractionnables (5 modules de 18 mm) 1 1 1 1 1 1 1 1 1
plaques fonctionnelles pour socles de prises 65 x 85 mm 2 4 3 6 8
(quantité et type)
pour boutonnerie ø 16 ou 22 mm 1 1 1 2 2
ou obturateurs
pour socle de prises TBT 1 1 1
65 x 65 mm
ou obturateurs
bouchon protection classe 2 1 jeu 1 jeu 1 jeu 1 jeu 1 jeu 1 jeu 1 jeu 1 jeu 1 jeu
platine perforée type Téléquick de la taille du fond des coffrets - -

1 2 34

Associativité Queues d’arronde Charnières Châssis Repérage
Les coffrets peuvent être Disposées sur le fond et fond/face avant Rails DIN positionnables Des protège-étiquettes
associés horizontalement sur le châssis, elles Clipsables à droite ou à selon 2 profondeurs et 2 clipsables permettent de
ou verticalement en peuvent recevoir : gauche, elles facilitent le hauteurs pour privilégier faire un repérage propre,
préservant l’IP 65 et en @ des borniers 4 trous câblage et l’intervention l’espace de câblage, rapide et évolutif.
permettant le passage de @ des bracelets de filerie. sur la zone d’interface. châssis sécable afin de
câble. pouvoir installer une D15
platine sur le fond.
