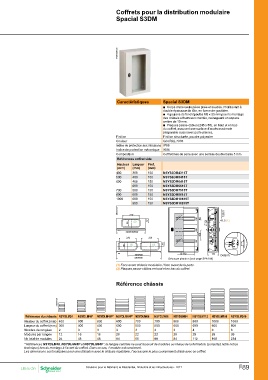

Page 439 - catalogue général SE 2017 (web flip book)

Coffrets pour la distribution modulaire
Spacial S3DM

PB500097-29

Caractéristiques Spacial S3DM

bb Corps d'une seule pièce pliée et soudée. Profil avant à
double épaisseur de tôle, en forme de gouttière.
bb 4 goujons de fond épaulés M8 x 25 mm pour le montage
des châssis et barreaux crantés, ménageant un espace
arrière de 10 mm.
bb Plaques passe-câbles (245 x 80), en haut et en bas
du coffret, assurant une surface d'accès maximale
(disponible aussi avec porte pleine).

Finition Finition structurée, poudre polyester

Couleur Gris RAL 7035

Indice de protection aux intrusions IP66

Indice de protection mécanique IK08

Composition Coffret livré de série avec une serrure double barre 3 mm

Références coffret vide 46
129.8
Hauteur Largeur 150 46Prof. 85 85
(mm) (mm) (mm) 41.5 (1) 129.8
NSYS3DM4315T
400 300 29 NSYS3DM5415T A 85
500 400 NSYS3DM865415T
600 400 15012 150 46 150
129,3
150 A
150 150 46

600 150 40 NSYS239DM6615T 40 41.5 (1)
500 150 NSYS132DM7515T
700 600 150 70 NSYS3ADM8615T A
800 600 150 NSYS3DM10615T 40
1000 B-118200 150 153NSYS3DM4010815T

70 B-112 C-142 101.5
C>150
DB300137
55 220 85
(2)
55 57B-112 153 150 46 29 B-11421,5 (1) C-142 101.5
C>150
12

300/400/500 220 57 A
220 220 (2) 57 40

55 (2) (2) 70
300/400/500

300/500 220 220 B-112 153 Détail A B-112

600/800 Découpe plastron (voir page SPA108)
(2)
55 (2) 55
57
(1) Face avant châssis modulaire / face avant de22la0 porte.
(2) Plaques passe-câbles en haut et en bas du coffret.
300/500 57
600/800 (2)

Référence châssis 300/400/500 220
220 (2)

(2)
55
57

DB300138 300/500
600/800

Référence du châssis NSYDLM24 NSYDLM48* NSYDLM48P* NSYDLM84P* NSYDLM66 NSYDLM88 NSYDLM84 NSYDLM112 NSYDLM168 NSYDLM240

Hauteur du coffret (mm) 400 500 600 600 700 700 800 800 1000 1000

Largeur du coffret (mm) 300 400 400 600 500 500 600 600 600 800

Nombre de rangées 2 3 3 3 3 4 3 4 6 6

Modules par rangée 12 16 16 28 22 22 28 28 28 39

Nb total de modules 24 48 48 84 66 88 84 112 168 234

* Références NSYDLM48, NSYDLM48P et NSYDLM84P : la rangée centrale ne peut recevoir de modules au niveau de la fermeture (consultez notre notice
technique) lors du montage à l’avant du coffret. Dans ce cas, 1 module est condamné.
Les dimensions sont indiquées pour une utilisation avec le châssis modulaire, l’accessoire le plus couramment utilisé avec ce coffret.
