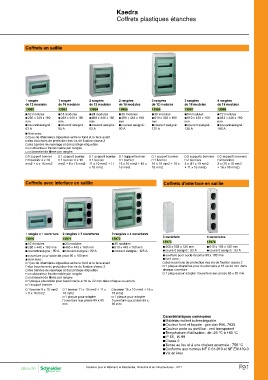

Page 441 - catalogue général SE 2017 (web flip book)

Kaedra
Coffrets plastiques étanches

Coffrets en saillie

1 rangée 1 rangée 2 rangées 2 rangées 3 rangées 3 rangées 4 rangées
de 12 modules de 18 modules de 12 modules de 18 modules de 12 modules de 18 modules de 18 modules
13965 13966
13962 13963 13964 bb36 modules bb36 modules 13967 13968
bb12 modules bb18 modules bb24 modules bb460 x 448 x 160 bb610 x 340 x 160 bb54 modules bb72 modules
bb280 x 340 x 160 bb280 x 448 x 160 bb460 x 340 x 160 mm mm bb610 x 448 x 160 bb842 x 448 x 160
mm mm mm bbcourant assigné : bbcourant assigné : mm mm
bbcourant assigné : bbcourant assigné : bbcourant assigné : 90 A 125 A bbcourant assigné : bbcourant assigné :
63 A 90 A 63 A 125 A 160 A
vv1 support bornier vv1 support bornier
bblivré avec : vv1 bornier vv1 bornier
vv1 jeu de charnières clipsables entre le fond et la face avant 16 x 10 mm2 + 16 x 16 x 10 mm2 + 16 x
vvdes bouchons de protection des vis de fixation classe 2 16 mm2 16 mm2
vvdes bandes de repérage et des protège-étiquettes
vvun obturateur fractionnable par rangée
vvun bracelet de filerie par rangée

vv1 support bornier vv1 support bornier vv1 support bornier vv2 supports borniers vv2 supports borniers
vv1 bornier 4 x 10 vv1 bornier 8 x 10 vv1 bornier vv2 borniers vv2 borniers
mm2 + 4 x 16 mm2 mm2 + 8 x 16 mm2 11 x 10 mm2 + 11 2 x (11 x 10 mm2 2 x (16 x 10 mm2
x 16 mm2 + 11 x 16 mm2) + 16 x 16 mm2)

Coffrets avec interface en saillie Coffrets d'interface en saillie

1 rangée + 1 ouverture 2 rangées + 3 ouvertures 3 rangées + 4 ouvertures 3 ouverture 4 ouvertures

13970 13971 13972 13973 13974
bb12 modules bb24 modules bb36 modules bb460 x 138 x 125 mm bb610 x 138 x 125 mm
bb280 x 448 x 160 mm bb460 x 448 x 160 mm bb610 x 448 x 160 mm bbcourant assigné : 63 A bbcourant assigné : 63 A
bbcourant assigné : 90 A bbcourant assigné : 90 A bbcourant assigné : 125 A

bbouverture pour socle de prise 90 x 100 mm bbouvrture pour socle de prise 90 x 100 mm
bblivré avec : bblivré avec :
vv1 jeu de charnières clipsables entre le fond et la face avant vvdes bouchons de protection des vis de fixation classe 2
vvdes bouchons de protection des vis de fixation classe 2 vv1 plaque oburatrice pour boutonnerie ø 16 ou 22 mm dans
vvdes bandes de repérage et des protège-étiquettes chaque ouverture
vvun obturateur fractionnable par rangée vv1 plaque pour adapter l'ouverture aux prises 65 x 85 mm
vvun bracelet de filerie par rangée
vv1 plaque oburatrice pour boutonnerie ø 16 ou 22 mm dans chaque ouverture
vv1 support bornier

vv1 bornier 8 x 10 mm2 vv1 bornier 11 x 10 mm2 + 11 x vvbornier 16 x 10 mm2 + 16 x
+ 8 x 16 mm2 16 mm2 16 mm2
vv1 plaque pour adapter vv1 plaque pour adapter
l'ouverture aux prises 65 x 85 l'ouverture aux prises 65 x
mm 85 mm

Caractéristiques communes
bbMatériau isolant autoextinguible
bbCouleur fond et façade : gris clair RAL 7035
bbCouleur porte ou portillon : vert transparent
bbTempérature d’utilisation : de -25 °C à +60 °C
bbIP 65, IK 09
bbClasse 2
bbTenue au feu et à une chaleur anormale : 750 °C
bbConforme aux normes NF C 61-910 et NF EN 439-3
bbVis en inox

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F91
