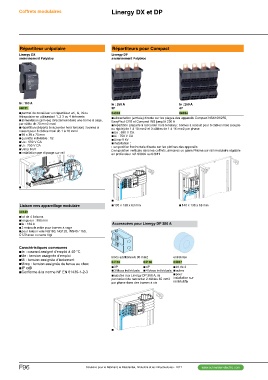

P. 446
Coffrets modulaires Linergy DX et DP
Répartiteur unipolaire Répartiteurs pour Compact
Linergy DX Linergy DP
anciennement Polybloc anciennement Polybloc
Ie : 160 A Ie : 250 A Ie : 250 A
3P 4P
04031
bbpermet de constituer un répartiteur uni, bi, tri ou 04033 04034
tétrapolaire en utilisantant 1, 2 3 ou 4 éléments
bbalimentation (arrivée) directement dans une borne à cage, bbalimentation (arrivée) directe sur les plages des appareils Compact NSX100/250,
par câble de 70 mm2 maxi
bbrépartition (départs à raccorder hors tension) : bornes à EasyPact CVS et Compact INS jusqu'à 250 A
ressort pour 6 câbles maxi de 1 à 16 mm2 bbrépartition (départs à raccorder hors tension) : bornes à ressort pour 6 câbles maxi (souple
bb95 x 38 x 70 mm
bbquantité indivisible : 12 ou rigide) de 1 à 10 mm2 et 3 câbles de 1 à 16 mm2 par phase
bbUe : 690 V CA bbUe : 690 V CA
bbUi : 750 V CA bbUi : 750 V CA
bbUimp 8 kV bbUimp 8 kV
bbinstallation par clipsage sur rail bbinstallation :
vven position horizontale directe sur les platines des appareils
vven position verticale dans les coffrets, armoires ou gaine Prisma sur rail modulaire réglable
en profondeur réf. 03002 ou 03011
bb bb bb140 x 138 x 63 mm
bb105 x 138 x 63 mm
Liaison vers appareillage modulaire
04149 Accessoires pour Linergy DP 250 A
bblot de 4 liaisons
bblongueur : 380 mm blocs additionnels 35 mm2 entretoise
bbIe : 160 A
bb2 embouts mâle pour bornes à cage 04155 04156 04037
bbpour liaison vers NG160, NG125, INS40 / 160,
C120 avec ou sans Vigi bb3P bb4P bblot de 4
bb3 blocs individuels bb4 blocs individuels bbcuivre
Caractéristiques communes bbpour
bbIe : courant assigné d'emploi à 40 °C bbajoutés aux Linergy DP 250 A, ils installation sur
bbUe : tension assignée d'emploi permettent de raccorder 2 câbles 35 mm2 rail Multifix
bbUi : tension assignée d’isolement par phase dans des bornes à vis
bbUimp : tension assignée de tenue au choc
bbIP xxB
bbConforme à la norme NF EN 61439-1-2-3
bb
