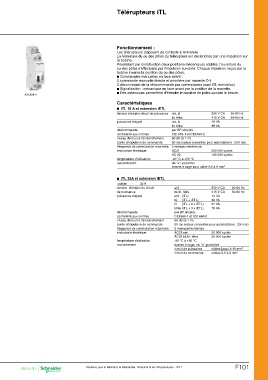

Télérupteurs iTL

A9C30811 Fonctionnement :

Les télérupteurs disposent de contacts à fermeture
La fermeture du ou des pôles du télérupteur est déclenchée par une impulsion sur
la bobine.
Possèdant par construction deux positions mécaniques stables, l'ouverture du
ou des pôles s'effectuera par l'impulsion suivante. Chaque impulsion reçue par la
bobine inverse la position du ou des pôles.
c Commandes manuelles en face avant :
v commande manuelle directe et prioritère par manette O-I
v déconnexion de la télécommande par commutateur (sauf iTL monobloc)
c Signalisation : mécanique en face avant par la position de la manette.
c Des extensions permettent d'étendre le nombre de pôles suivant le besoin.

Caractéristiques

c iTL 16 A et extension iETL

tension d’emploi circuit de puissance uni, bi 250 V CA 50-60 Hz

tri, tétra 415 V CA 50-60 Hz

puissance d’appel uni, bi 19 VA

tri, tétra 38 VA

télécommande par BP simples

conformité aux normes CEI 669-1 et CEI 669-2

niveau de bruit à l’enclenchement 60 dB (à 1 m)

durée d’impulsion de commande 50 ms (valeur conseillée pour automatisme : 200 ms)

fréquence de commutation maximale 5 manœuvres/minute

endurance électrique AC21 200 000 cycles

AC 22 100 000 cycles

température d’utilisation -20 °C à +50 °C

raccordement vis “±”, posidrive
bornes à cage pour câble 0,5 à 6 mm2

c iTL 32A et extension iETL

calibre 32 A

tension d’emploi du circuit uni 250 V CA 50-60 Hz

de puissance bi, tri, tétra 415 V CA 50-60 Hz

puissance d’appel uni (iTL) 19 VA

bi (iTL + iETL) 38 VA

tri (iTL + 2 x iETL) 57 VA

tétra (iTL + 3 x iETL) 76 VA

télécommande par BP simples

conformité aux normes CEI 669-1 et CEI 669-2

niveau de bruit à l’enclenchement 60 dB (à 1 m)

durée d’impulsion de commande 50 ms (valeur conseillée pour automatisme : 200 ms)

fréquence de commutation maximale 5 manœuvres/minute

endurance électrique AC21 uni 50 000 cycles

AC22 bi, tri, tétra 20 000 cycles

température d'utilisation -20 °C à +50 °C

raccordement bornes à cage, vis “±”, posidrive

circuit de puissance câbles jusqu’à 10 mm2

circuit de commande câbles 0,5 à 6 mm2

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F101
